Beschreibung zu Teckentrup Zugfeder Typ GS 6, Violett

Die Teckentrup Zugfeder Typ GS 6, Violett kommt bei vielen Teckentrup CarTeck Sektionaltoren zum Einsatz. Sie wird hier als Originalersatzteil angeboten, das sich hervorragend für den Austausch von verschlissenen oder gebrochenen Federn eignet. Sektionaltore dieses Herstellers sind mit waagerecht verbauten Zugfedern in einem Federkanal oberhalb der Laufschienen ausgestattet und werden je nach Ausführung als 2-fach, 3-fach oder 4-fach Federpaket ausgeführt. So ist ein optimaler Gewichtsausgleich gewährleistet und somit sichere, sowie leichtgängige Torbewegungen. Ständige Belastungen der Federn im alltäglichen Torbetrieb führen zum natürlichen Verschleiß. Eine regelmäßige Zustandsprüfung der einzelnen Federn ist empfehlenswert, um bei fortgeschrittenem Verschleiß oder Federbruch einen umgehenden Austausch vorzunehmen. Die passenden Ersatzfedern bestimmen Sie anhand der Kennzeichungsfarbe, wobei der Austausch nur durch eine Zugfeder mit identischer Farbkennzeichnung vorgenommen werden darf. Originalfedern, wie die Teckentrup Zugfeder Typ GS 6, Violett haben dabei den Vorteil, dass diese dieselbe Farbcodierung besitzen, wie jene Federn am Tor. Somit ist es bei Originalteilen sehr einfach, dass richtige herauszusuchen. Zudem sollten alle Federn im Federpaket gleichzeitig getauscht werden, da sich die restlichen Zugfedern ebenfalls an der Belastungsgrenze befinden.

Lieferumfang

Teckentrup Zugfeder Typ GS 6, Violett

HINWEIS: Die passende Ersatzfeder bitte anhand der Farbkennzeichnung der zu ersetzenden Feder auswählen. So passt die Teckentrup Zugfeder Typ GS 6, Violett nur dann, wenn auch vorher eine violette Feder eingebaut war.

Technische Daten

Federtyp:	Zugfeder GS 6
Farbkennzeichnung:	violett
Drahtdurchmesser:	3,1 mm
Durchmesser außen:	24 mm
Ungespannte Länge:	1300,5 mm
Zugkraft/mm:	0,25 N/mm
Bauart:	konisch
Material:	Stahl, verzinkt
Öse:	deutsche Öse

Zugfeder messen

Kompatible Sektionaltore

Teckentrup CarTeck Sektionaltore mit violetter Federkennzeichnung
Fremdhersteller (Bitte zwingend die technischen Daten beachten!)

Zugfedern für Teckentrup Sektionaltore

Bei Teckentrup CarTeck Sektionaltoren werden die Zugfedern als 2-, 3- oder 4-fach Federpaket ausgeführt und in einem Federkanal oberhalb der Laufschienen untergebracht. Das gewährleistet durch den Gewichtsausgleich mit Federtechnik leichtgängige und kontrollierte Torbewegungen. Die ständigen Bewegungen im alltäglichen Torbetrieb führen zum natürlichen Verschleiß der einzelnen Federn und können im Laufe der Zeit zu schwergängigen Torbewegungen, sowie einen erhöhten Kraftaufwand führen. Erste Anzeichen für einen fortgeschrittenen Verschleiß sind überdehnte Federn und der angesprochene, schwergängige Torlauf. Auch Garagentorantriebe können unter dem erhöhten Kraftaufwand bei defekten Zugfedern beschädigt werden. Um einen kompletten Federbruch zu vermeiden, sollte der Zustand der einzelnen Federn regelmäßig überprüft werden. Der Austausch aller Federn sollte zudem auf beiden Seiten gleichzeitig erfolgen, um einen einheitlichen Zustand der einzelnen Federn gewährleisten zu können. Die Ösen am Ende der Feder werden für eine ordnungsgemäße Befestigung am dafür vorgesehenen Federhalter eingehakt. Von unten werden die einzelnen Federn durch mehrere Kunststoffgleitstücke miteinander verbunden.

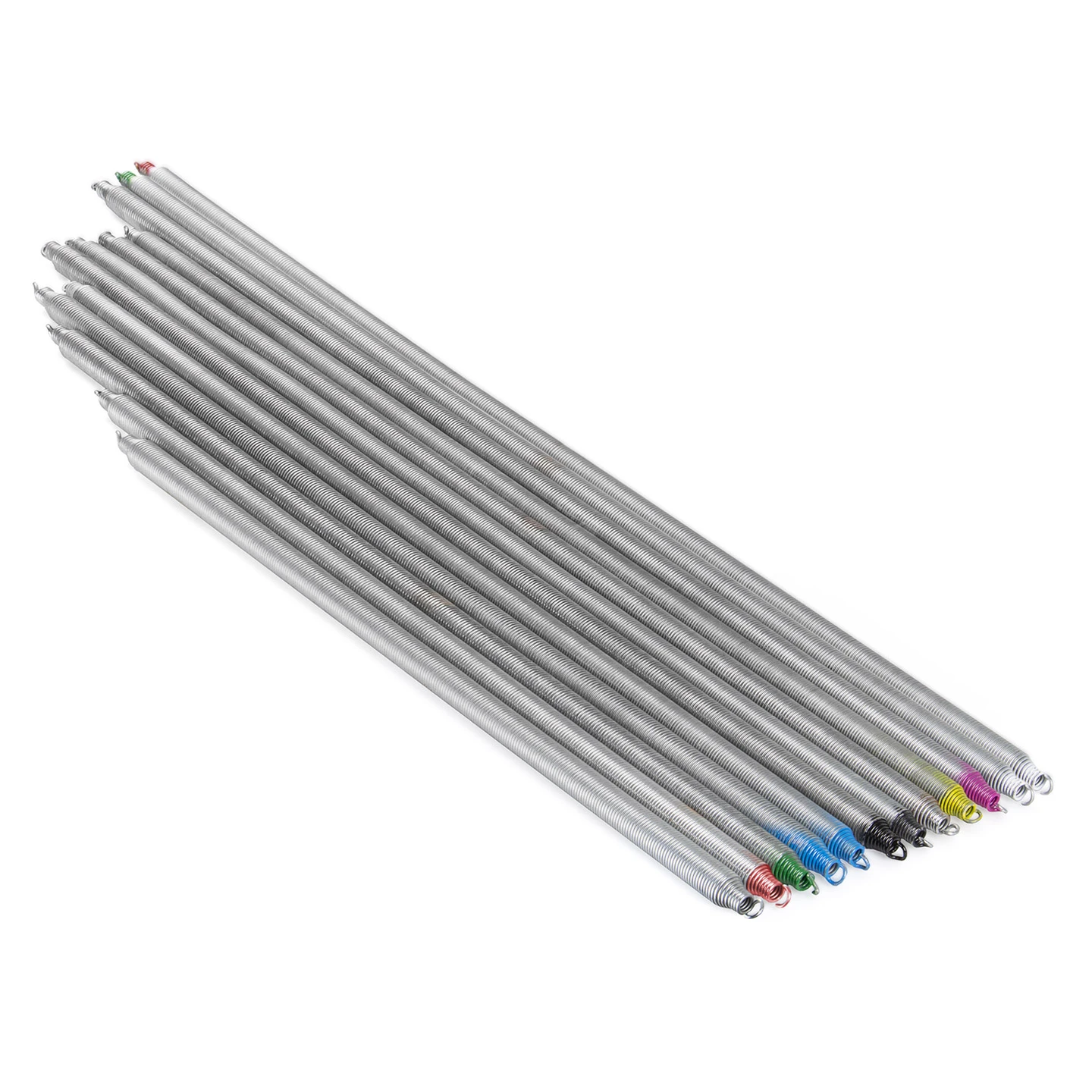

Auflistung aller Zugfedern für Teckentrup

Federtyp	Farbe	Ungespannte Länge	Durchmesser außen	Drahtdurchmesser
GS 1	Weiß	819,8 mm	23,7 mm	2,8 mm
GS 2	Rot	899,9 mm	23,5 mm	2,9 mm
GS 3	Blau	1100,2 mm	23,7 mm	3,1 mm
GS 4	Blau/Weiß	1100,1 mm	24,0 mm	2,9 mm
GS 5	Grün	1025,01 mm	23,6 mm	3,1 mm
GS 6	Violett	1300,5 mm	24,0 mm	3,1 mm
GS 7	Gelb	1200,2 mm	23,9 mm	2,9 mm
GS 8	Schwarz	1200,4 mm	24,0 mm	3,0 mm
GS 9	Braun	1200,6 mm	24,0 mm	3,1 mm
GS 10	Grau	1199,8 mm	22,3 mm	2,7 mm
GS 11	Grün/Weiß	1300,0 mm	23,6 mm	3,1 mm
GS 12	Rot/Weiß	1300,0 mm	23,9 mm	3,1 mm
