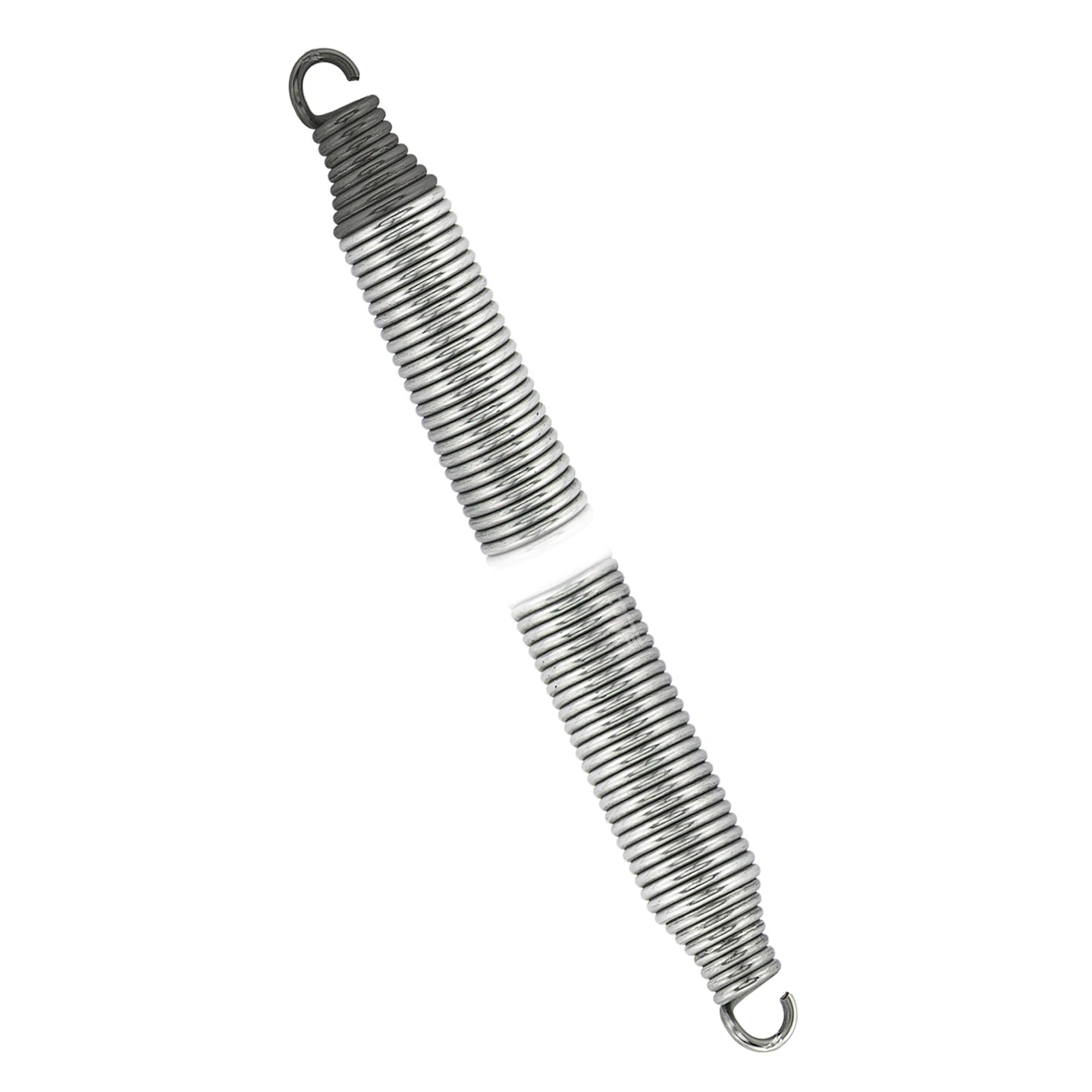

Beschreibung zu Teckentrup Zugfeder Typ GS 10, Grau

Die bei Teckentrup CarTeck Sektionaltoren verbauten Zugfedern sind in der Regel farblich markiert. So ist z. Bsp. die hier erhältliche Teckentrup Zugfeder Typ GS 10, Grau an einem der Enden in Grau gekennzeichnet, womit sie sich besser von anderen Federn unterscheidet. Die Originalfeder ist hauptsächlich als Ersatzteil für eben dieses CarTeck-Tore vorgesehen, man kann diese aber auch bei Fremdherstellern, unter Beachtung der technischen Daten, verwenden. Teckentrup-Sektionaltore sind mit in einem oberhalb der Laufschienen verbauten Federkanal ausgestattet und dort, abhängig von der Torgröße und dem Gewicht, mit einem 2-fach, 3-fach oder 4-fach Federpaket ausgestattet. Dadurch wird ein optimaler Gewichtsausgleich mit Federtechnik erreicht und somit sichere, sowie leichtgängige Torbewegungen. Durch die ständige Belastung der Zugfedern beim Öffnungs-/Schließvorgang kommt es zum natürlichen Verschleiß, weshalb eine regelmäßige Prüfung der einzelnen Federn durchgeführt werden sollte. Bei einem festgestellten Verschleiß oder Federbruch, muss ein umgehender Austausch vorgenommen werden. Die Bestimmung der passenden Ersatzfeder erfolgt bei Teckentrup anhand der Kennzeichungsfarbe. Diese Kennzeichnung ist bei Originalersatzteilen wie der Teckentrup Zugfeder Typ GS 10, Grau immer identisch zu den Federn am Tor. Folglich darf der Austausch nur durch eine Zugfeder mit gleicher Farbkennzeichnung vorgenommen werden. Wechseln Sie dabei immer alle Federn im Federpaket gleichzeitig aus, da sich die restlichen Zugfedern ebenfalls an der Belastungsgrenze befinden.

Lieferumfang

Teckentrup Zugfeder Typ GS 10, Grau

HINWEIS: Die passende Ersatzfeder bitte anhand der Farbkennzeichnung der zu ersetzenden Feder auswählen. War die alte Feder also grau markiert, so sollte diese nur durch die Teckentrup Zugfeder Typ GS 10, Grau ersetzt werden.

Technische Daten

Federtyp:	Zugfeder GS 10
Farbkennzeichnung:	grau
Drahtdurchmesser:	2,7 mm
Durchmesser außen:	22,3 mm
Ungespannte Länge:	1199,8 mm
Zugkraft/mm:	0,17 N/mm
Bauart:	konisch
Material:	Stahl, verzinkt
Öse:	deutsche Öse

Zugfeder messen

Kompatible Sektionaltore

Teckentrup CarTeck Sektionaltore mit grauer Federkennzeichnung
Fremdhersteller (Bitte zwingend die technischen Daten beachten!)

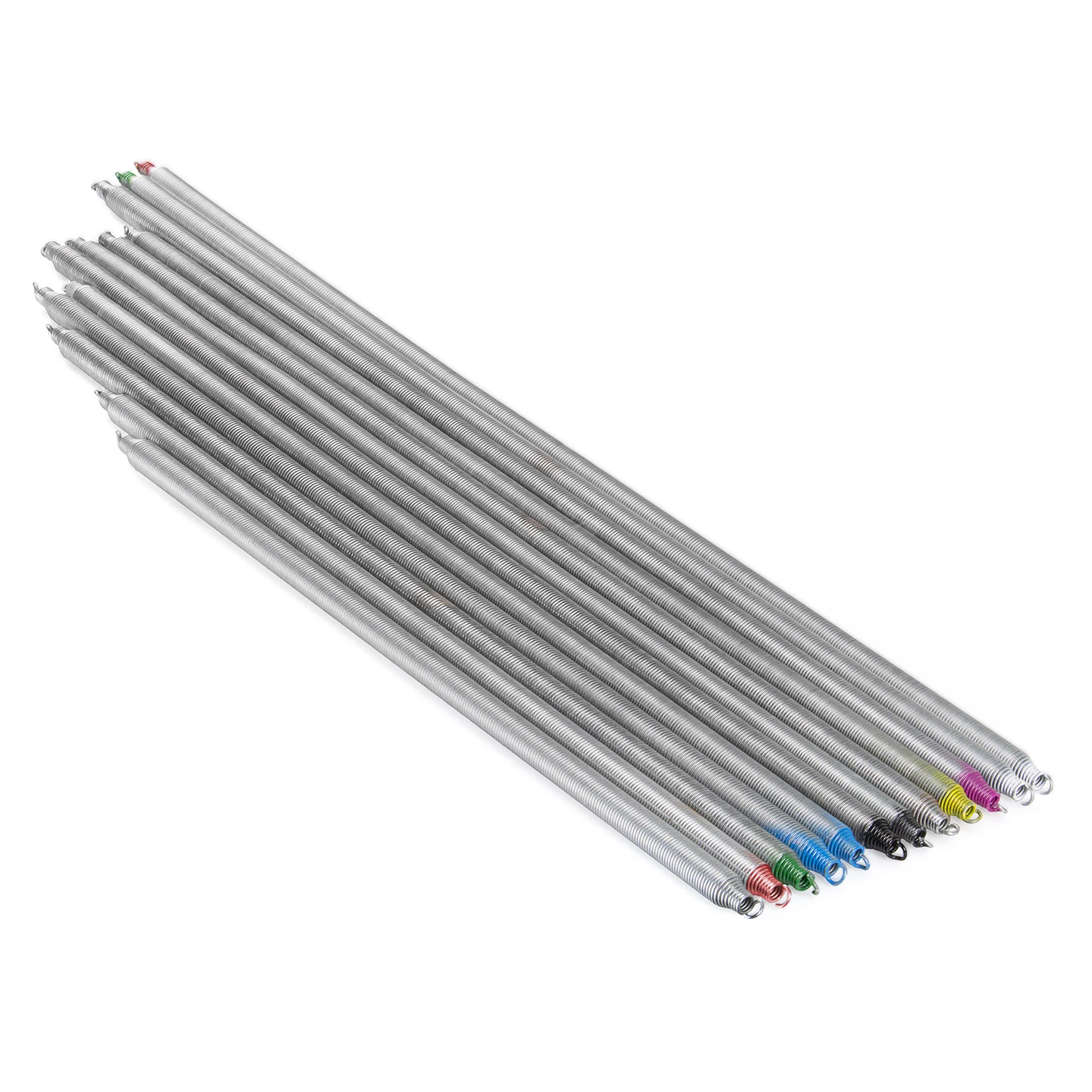

Zugfedern für Teckentrup Sektionaltore

Der Gewichtsausgleich bei CarTeck Sektionaltoren der Firma Teckentrup erfolgt über Zugfedern als 2-, 3- oder 4-fach Federpaket. Die einzelnen Federn sind in einem Federkanal oberhalb der Laufschienen untergebracht. Dadurch werden leichtgängige und kontrollierte Torbewegungen und somit ein minimiertes Verletzungsrisiko durch unkontrollierte Torbewegungen garantiert. Zugfedern verschleißen durch die Tornutzung und können die Torbewegungen im Laufe der Zeit schwergängiger machen. Dadurch ist ein erhöhter Kraftaufwand beim Bewegen des Tores notwendig, der auch den Torantrieb schwer beschädigen kann. Erste Anzeichen dafür sind überdehnte Federn und schwergängige Torbewegungen. Um einen kompletten Federbruch zu vermeiden, sollten Sie den Zustand der einzelnen Federn in regelmäßigen Abständen überprüfen. Ein notwendiger Austausch sollte bei allen Federn gleichzeitig vorgenommen werden, um einen einheitlichen Zustand der einzelnen Federn garantieren zu können. Die Ösen am Federende werden für eine ordnungsgemäße Befestigung einfach am Federhalter eingehakt. Zur Verbindung der einzelnen Federn werden diese von unten durch mehrere Kunststoffgleitstücke miteinander verbunden.

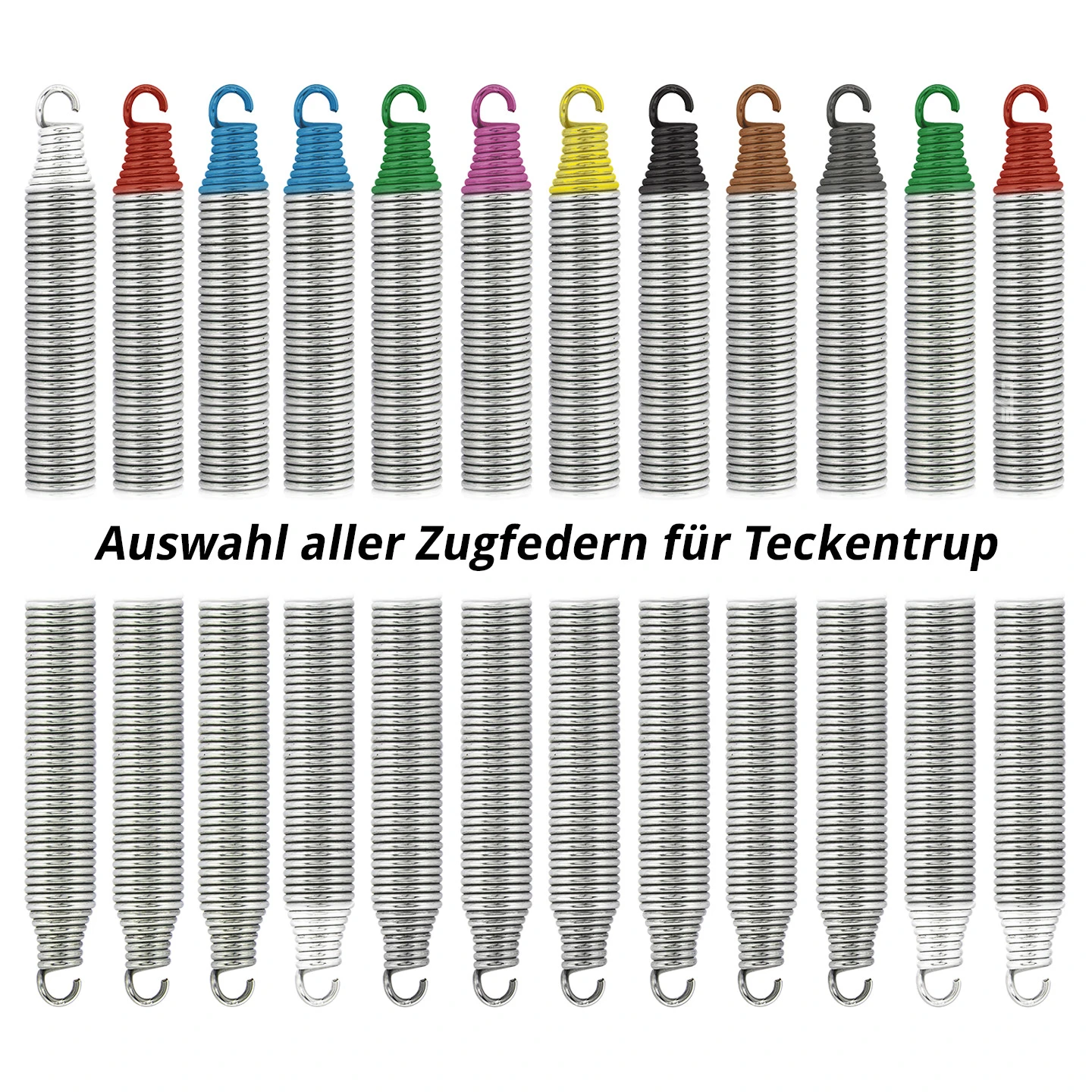

Auflistung aller Zugfedern für Teckentrup

Federtyp	Farbe	Ungespannte Länge	Durchmesser außen	Drahtdurchmesser
GS 1	Weiß	819,8 mm	23,7 mm	2,8 mm
GS 2	Rot	899,9 mm	23,5 mm	2,9 mm
GS 3	Blau	1100,2 mm	23,7 mm	3,1 mm
GS 4	Blau/Weiß	1100,1 mm	24,0 mm	2,9 mm
GS 5	Grün	1025,01 mm	23,6 mm	3,1 mm
GS 6	Violett	1300,5 mm	24,0 mm	3,1 mm
GS 7	Gelb	1200,2 mm	23,9 mm	2,9 mm
GS 8	Schwarz	1200,4 mm	24,0 mm	3,0 mm
GS 9	Braun	1200,6 mm	24,0 mm	3,1 mm
GS 10	Grau	1199,8 mm	22,3 mm	2,7 mm
GS 11	Grün/Weiß	1300,0 mm	23,6 mm	3,1 mm
GS 12	Rot/Weiß	1300,0 mm	23,9 mm	3,1 mm
