Beschreibung zu SOMMER Torpfostenanbindung steigende Tore twist XL

Der hier vorgestellte Beschlag für steigende Tore ist ein optionales Einbauzubehör für twist XL-Drehtorantriebe. Es handelt sich dabei um eine spezielle Verlängerung der Torpfostenanbindung, womit die Antriebseinheit auch bei steigenden Toren installiert werden kann. Das Besondere dieser Anbindung ist, dass diese auch Bewegungen nach unten oder oben zulässt, sodass der Antrieb problemlos einer Steigung von bis zu 10 % folgen kann. Dies bringt den Vorteil, dass sich keine unnötigen Spann- und Scherkräfte aufbauen und der Antrieb geschont wird.

Lieferumfang

SOMMER Torpfostenanbindung steigende Tore twist XL

Hinweis: Der SOMMER Torpfostenanbindung steigende Tore twist XL ist ausschließlich nur für den gleichnamigen Drehtorantrieb vorgesehen. Suchen Sie nach einer Möglichkeit, einen twist 200 E/EL-Torantrieb an einem steigenden Tor einzubauen, so wird hierfür der SOMMER Torpfostenbeschlag steigende Tore 60/210 twist 200 E/EL angeboten.

SOMMER Torpfostenanbindung steigende Tore twist XL als alternatives Montageteil

Drehtorantriebe werden in der Regel immer als einbaufertiges Set mit entsprechendem Montagematerial ausgeliefert. Dies gilt so etwa auch für den SOMMER Drehtorantrieb twist XL, 1 flg./2 flg., bei dem standardgemäß ein Torpfostenbeschlag 85/115 dabei ist. Mit Hilfe dieses Beschlags wird die Antriebseinheit am Pfosten befestigt. Die Verbindung zwischen dem Antrieb und dem Beschlag erfolgt hierbei über die Torpfostenanbindung, die hinten an der Antriebseinheit angebracht ist.

Leider eignet sich die vorhandene Anbindung nicht für steigende Tore. Es geht hierbei um Torflügel, die sich während ihres Torlaufs einem Gefälle folgend auch nach oben oder unten bewegen. Die Standard-Anbindung lässt nur die Kreisbewegung des Flügels zu, jedoch keine einer Steigung folgenden Bewegung. Würde man den Antrieb bei einer Steigung trotzdem damit einbauen, so könnten die daraus resultierenden Spannungen zu Lasten des Motors gehen. Die Lösung hierfür ist eine alternative SOMMER Torpfostenanbindung steigende Tore twist XL.

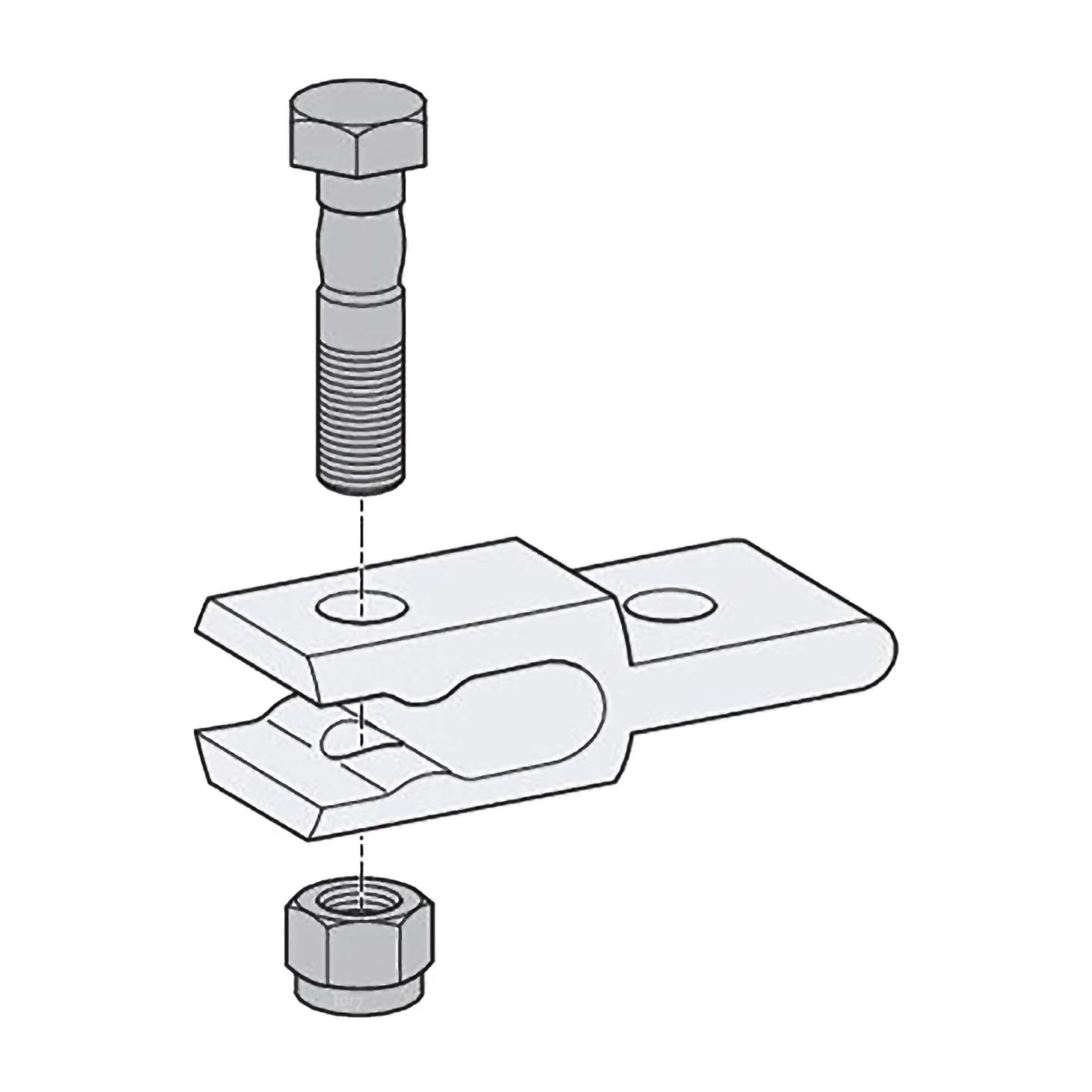

Es handelt sich bei dem Sonderbeschlag um eine Verlängerung der vorhandenen Torpfostenanbindung, da er direkt an dieser angebracht wird. Durch das Bauteil wird die Anbindung und damit die gesamte Antriebseinheit um 50 mm verlängert. Hierdurch lässt sich der twist XL-Antrieb nun auch über den Torpfostenbeschlag 92/235 installieren. Das wichtigste Merkmal der SOMMER Torpfostenanbindung steigende Tore twist XL ist jedoch seine Beweglichkeit am Verbindungspunkt mit dem Pfostenwinkel. Hier ist der Beschlag so gefertigt, dass er nicht nur die Kreisbewegung zur Seite, sondern auch nach oben oder unten zulässt, damit der Torflügel einem Gefälle folgen kann.

Steigende Torbänder und die Einbaugeometrie

Dank des SOMMER Torpfostenanbindung steigende Tore twist XL lässt sich der gleichnamige Drehtorantrieb auch bei steigenden Torbändern installieren. Liegen solche steigenden Bänder vor, so wird sogar zwingend dessen Verwendung empfohlen. Der Sonderbeschlag ist dafür geschaffen, mögliche Spannungen und Scherkräfte, die bei steigenden Toren auftreten können, abzubauen. Mit dem Sonderbeschlag lässt sich der twist XL an Toranlagen mit einer Steigung von bis zu 10 % einbauen.

Bitte beachten Sie bei Verwendung des SOMMER Torpfostenanbindung steigende Tore twist XL auch die übrigen Vorgaben bezüglich der Einbaugeometrie. Es geht hierbei vor allem um den seitlichen Abstand des Drehpunkts vom Torantrieb zum Drehpunkt des Torscharniers (A-Maß), aber auch um die Distanz beider Drehpunkte in der Tiefe zueinander (B-Maß). Beim twist XL muss dieses A-Maß mindestens 140 mm, das B-Maß 160 mm betragen. Sie finden weitere Angaben zur Einbaugeometrie und deren optimale Umsetzung in der Anleitung des Torantriebs.
