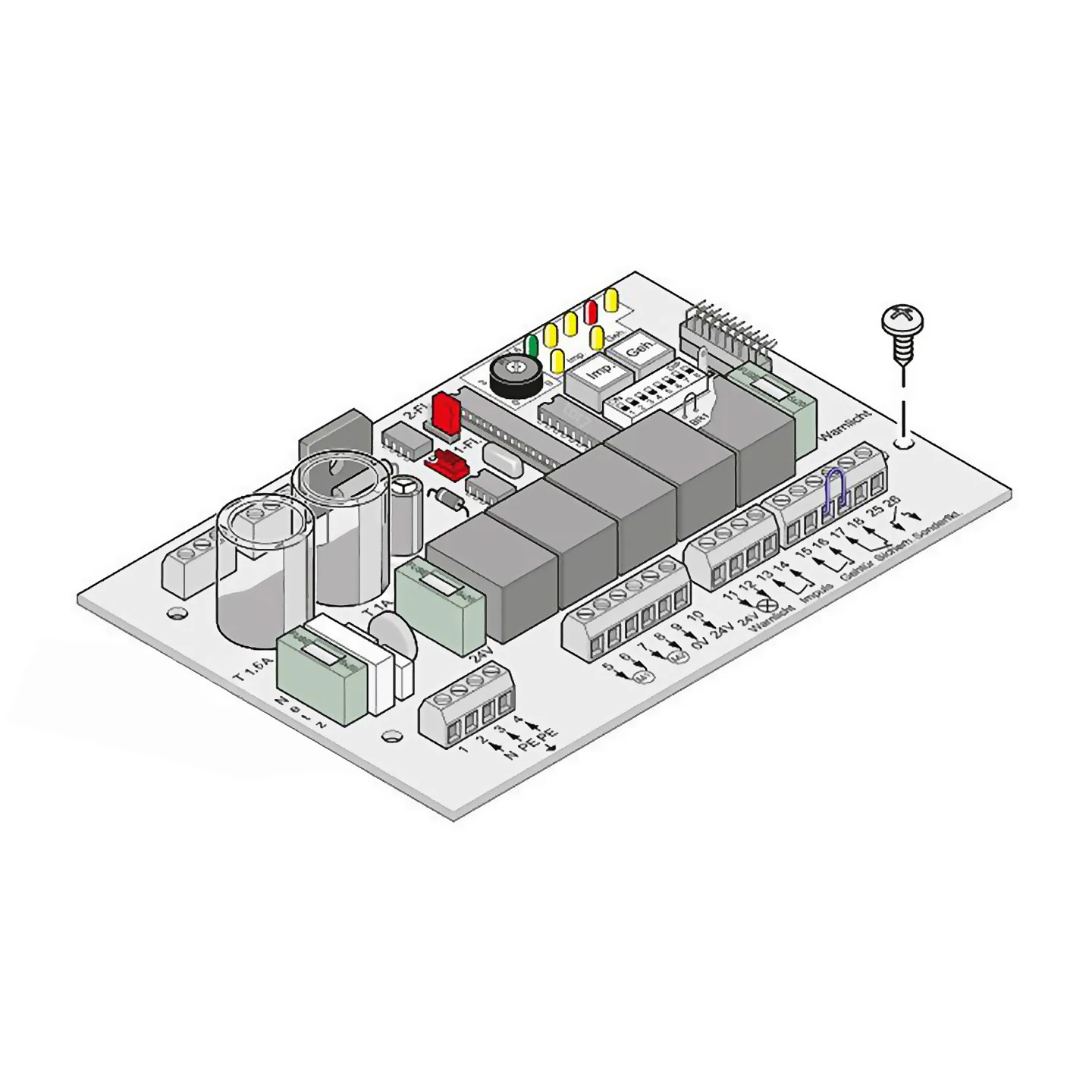

Beschreibung zu SOMMER Steuerungsplatine twist 200 E/EL

Die Steuerungsplatine DST-A 24 ist das wichtigste Bauteil innerhalb der Torsteuerung vom SOMMER Drehtorantrieb twist 200 E 1 flg./2 flg. und ist hier nun als Ersatzteil erhältlich. Deren Hauptaufgabe ist es Befehle von Handsendern und Tastern an die Antriebseinheiten weiterzuleiten und ausführen zu lassen. Weiterhin ist es aber auch die Platine, worüber der Torantrieb eingestellt und programmiert wird. Aufgrund dieser Funktionen ist die Steuerplatine unverzichtbar, sodass bei einem Defekt ein möglichst baldiger Austausch empfohlen wird.

Lieferumfang

1 x SOMMER Steuerungsplatine twist 200 E/EL
Befestigungsmaterial

Hinweis 1: Bei der SOMMER Steuerungsplatine twist 200 E/EL ist kein Funkempfänger dabei. Ist das vorhandene Funkmodul ebenfalls defekt so wird als Ersatz das SOMMER Funkempfängermodul SOMup 4, 868,95 MHz (neues Funksystem) oder das SOMMER 4-Kanal-Funkempfängermodul, 868,8 MHz (altes System) empfohlen.

Hinweis 2: Die SOMMER Steuerungsplatine twist 200 E/EL ist ausschließlich für die gleichnamigen Antriebsmodelle geeignet. Sie ist dagegen nicht zu den anderen Modellen wie z. B. twist 350 und twist XL kompatibel. Für diese wird alternativ die SOMMER Steuerungsplatine DT-A-1/twist 350/XL angeboten.

SOMMER Steuerungsplatine twist 200 E/EL als Torsteuerung

Wie bei den meisten SOMMER Drehtorantrieben ist auch beim twist 200 E/EL die Antriebssteuerung in einem separaten Gehäuse untergebracht. Sie besteht dabei aus einem Trafo Ringkern 230 V/18 V/150 VA, einem Funkempfänger und einer Steuerplatine DST-A 24, welche die eigentliche Antriebssteuerung darstellt. Diese Platine ist jetzt auch separat als SOMMER Steuerungsplatine twist 200 E/EL erhältlich.

Die Platine dient hauptsächlich als Vermittler zwischen Eingabegeräten wie z. B. Wandtaster oder Handsender und den Antriebseinheiten. Sie sorgt also dafür, dass eingegebene Befehle vom Antrieb ausgeführt werden. Dem entsprechend befinden sich auch alle Anschlüsse für die Befehlsgeber, wie etwa dem Taster oder dem zum Handsender zugehörigen Funkempfänger, direkt auf der SOMMER Steuerungsplatine twist 200 E/EL.

Zusätzlich wird auf dieser Platine aber auch alles Sicherheitszubehör wie eine Lichtschranke oder eine Signalleuchte angeschlossen. Lichtschranken funktionieren dabei ähnlich wie Eingabegeräte, da sie ebenfalls Befehle an den Antrieb schicken können. Umgekehrt dazu erhält eine Warnleuchte Ihre Befehle von der SOMMER Steuerungsplatine twist 200 E/EL selbst, etwa, um beim Torlauf zu blinken.

Eine weitere Hauptfunktion ist das Einstellen und Programmieren des Torantriebs. Für diesen Zweck gibt es auf der Platine 8 DIP-Schalter sowie zwei dazugehörige Programmiertasten. Alle Einstellungs- und Konfigurationsdaten werden dabei ebenfalls auf der SOMMER Steuerungsplatine twist 200 E/EL gespeichert. Außerdem dient die Steuerplatine dazu, die über den Trafo eingehende Niederspannung auf die Antriebsmotoren sowie dem angeschlossenen Zubehör zu verteilen.

Steuerungsplatine als Ersatzteil

Da die Steuerplatine so viele verschiedene Funktionen übernimmt, ist dieses Bauteil für den Betrieb unverzichtbar. Meist legt eine defekte SOMMER Steuerungsplatine twist 200 E/EL den kompletten Torantrieb lahm. Und selbst wenn es nicht zum Totalausfall kommt, könnten wichtige Funktionen wie die Sicherheitseinrichtungen betroffen sein. Daher wird immer empfohlen, eine defekte Steuerung möglichst bald zu ersetzen.

Bevor eine Steuerung komplett ersetzt wird, sollten aber immer deren Feinsicherungen kontrolliert werden. So gibt es auf der SOMMER Steuerungsplatine twist 200 E/EL insgesamt drei Stück davon. Sind eine oder auch mehrere davon durchgebrannt, so könnte deren Austausch schon allein ausreichen, den Antrieb wieder in Betrieb zu setzen. Sind die Sicherungen jedoch völlig intakt, so könnte tatsächlich ein größerer Schaden an der Platine vorliegen.
