Beschreibung zu SOMMER Steuerungsplatine ST-C-1/STArter S2 Plus

Die hier erhältliche Version der Steuerungsplatine ST-C-1 ist speziell auf den SOMMER Schiebetorantrieb STArter S2 Plus ausgelegt. Sie dient hauptsächlich dazu, Befehle von Handsendern und anderen Eingabegeräten zu verarbeiten und vom Antriebsmotor ausführen zu lassen. Hierfür ist unter anderem auch ein interner Funkempfänger mit eingebaut. Fällt eine solche Steuerplatine aus, so lässt sich der Torantrieb problemlos mit diesem Ersatzteil reparieren.

Lieferumfang

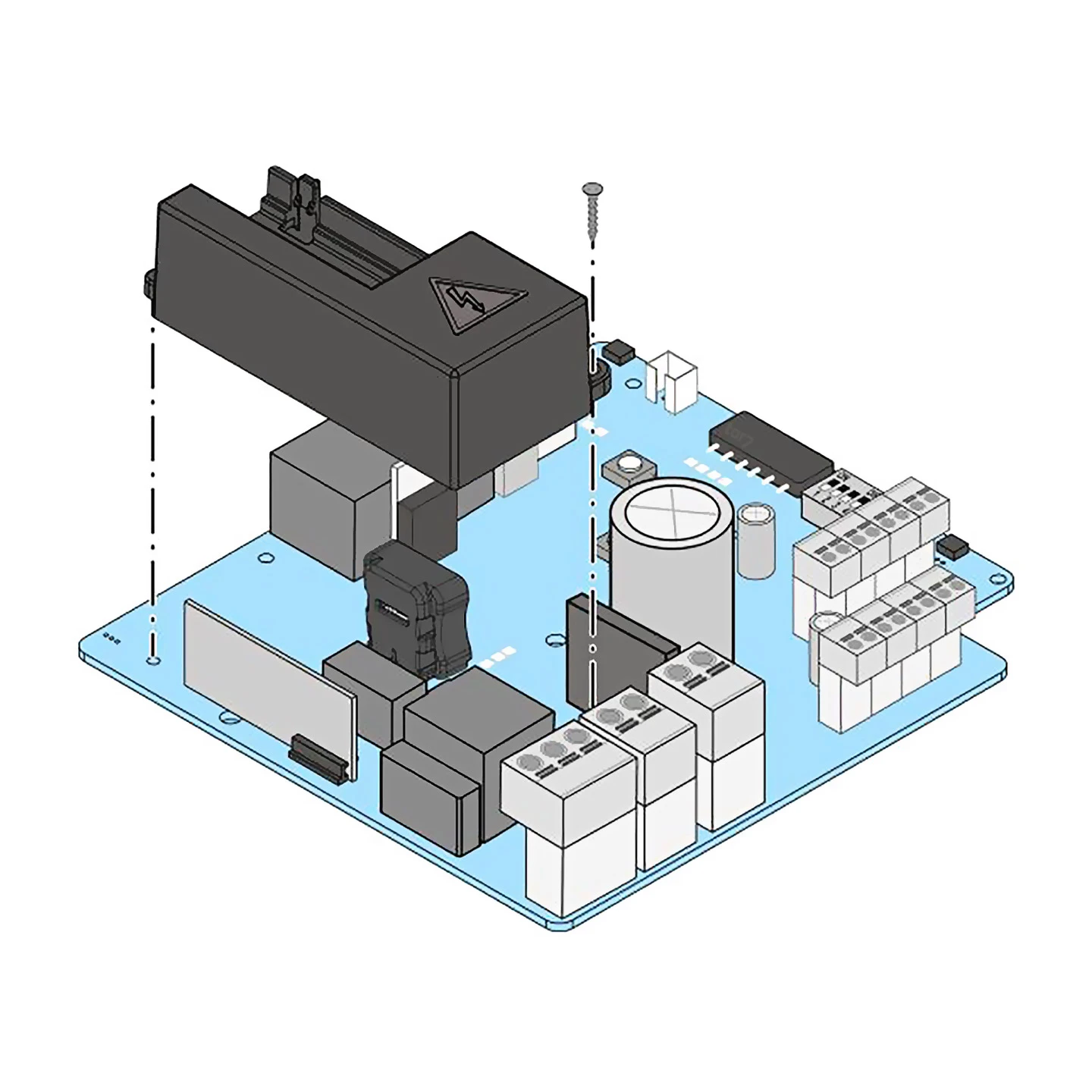

1 x SOMMER Steuerungsplatine ST-C-1/STArter S2 Plus
1 x Berührschutz
1 x Befestigungsschraube für Berührschutz

Hinweis 1: Die SOMMER Steuerungsplatine ST-C-1/STArter S2 Plus ist ausschließlich nur zum neuen SOMMER Schiebetorantrieb STArter S2 Plus kompatibel. Sie funktioniert also nicht bei älteren STArter Plus-Antrieben. Für diese ist alternativ die SOMMER Steuerung ST-A-1/STArter Plus mit Ober- und Unterteil erhältlich.

Hinweis 2: Die SOMMER Steuerungsplatine ST-C-1/STArter S2 Plus ist mit ihren Werkseinstellungen speziell auf die Antriebsversion STArter S2 Plus konfiguriert. Die gleiche Platine ist allerdings auch für den Standard SOMMER Schiebetorantrieb STArter S2 erhältlich. Sie wird dann als SOMMER Steuerungsplatine ST-C-1/STArter S2 angeboten.

SOMMER Steuerungsplatine ST-C-1/STArter S2 Plus für Schiebetorantriebe

Die SOMMER Steuerungsplatine ST-C-1/STArter S2 Plus ist die Hauptsteuerung der SOMMER STArter S2 Plus Schiebetorantriebe. Deren Aufgabe ist einerseits das Einstellen und Inbetriebnehmen des Torantriebs. Hierfür stehen zwei Programmiertasten (IMPULSE, RESET) sowie eine Leiste von 4 DIP-Schaltern zur Verfügung. Andererseits dient die Platine auch als Schnittstelle zwischen verschiedenen Eingabegeräten wie z. B. Handsender oder Taster und dem Antriebsmotor. Sie sorgt also dafür, dass eingegebene Funkbefehle vom Antrieb ausgeführt werden.

Auf der SOMMER Steuerungsplatine ST-C-1/STArter S2 Plus sind verschiedene Steckplätze für Zubehörgeräte untergebracht. Hierzu gehören etwa Befehlsgeber wie z. B. Taster, die man an den Anschlüssen INPUT1 – INPUT3 anschließen kann. Neben diesen befindet sich auch ein Steckplatz für eine Warnleuchte. Für weitere Sicherheitseinrichtungen stehen die Anschlüsse SAFETY1 und SAFETY2 zur Verfügung, an denen man bis zu zwei Lichtschranken anschließen kann. Als Letztes gibt es noch die Steckplätze MUFU, BUZZER und USART, die allesamt für Sonderzubehör bestimmt sind.

Eine Besonderheit der SOMMER Steuerungsplatine ST-C-1/STArter S2 Plus ist der eingebaute 4-Kanal-Funkempfänger. Dieser arbeitet mit dem bidirektionalen, mit 128 Bit verschlüsselten Funkstandard 868,95 MHz SOMloq2. Zum Anlernen von neuem Funkzubehör stehen eine RADIO-Taste sowie die vier Status-LEDs (CH1 – CH4) zur Verfügung. Dazu kommt noch eine MEMO-Schnittstelle, worüber sich der interne Speicher von 40 auf dann 450 Handsendertasten erweitern lässt.

Steuerungsplatine für STArter S2 Plus als Ersatzteil

Jeder neue STArter S2 Plus Schiebetorantrieb wird immer zusammen mit einer eingebauten Steuerplatine ausgeliefert. Es ist somit nicht erforderlich, die Platine separat hinzu zu kaufen. Die hier erhältliche SOMMER Steuerungsplatine ST-C-1/STArter S2 Plus ist damit ausschließlich nur als Ersatzteil vorgesehen. Ein Austausch ist etwa dann erforderlich, wenn am Originalteil ein irreparabler elektronischer Defekt vorliegt.

Bitte beachten Sie, dass es beim Austausch der SOMMER Steuerungsplatine ST-C-1/STArter S2 Plus Arbeitsschritte gibt, die nur Elektrofachkräfte durchführen dürfen. Dies betrifft den Anschluss an die 230 V Stromversorgung sowie die Verkabelung mit dem Trafo. Werden diese nicht sachgemäß durchgeführt, so kann es zu gefährlichen Stromschlägen kommen.
