Beschreibung zu Hörmann Zugfederpaket, Typ 1, Nr. 765

Für Garagentore von Hörmann sind fast alle Teile wie auch das hier angebotene Zugfederpaket Typ 1 Nr. 765 als Ersatzteil erhältlich. Das Federpaket ist speziell für Sektionaltore der Baureihe 40 mit Zugfederbeschlag (Z-Beschlag) und bestimmte EcoStar-Sektionaltore verwendbar. Die Federn gleichen bei diesen Garagentoren mit ihrer Federkraft die vom Torblatt ausgehende Gewichtskraft aus.

Lieferumfang

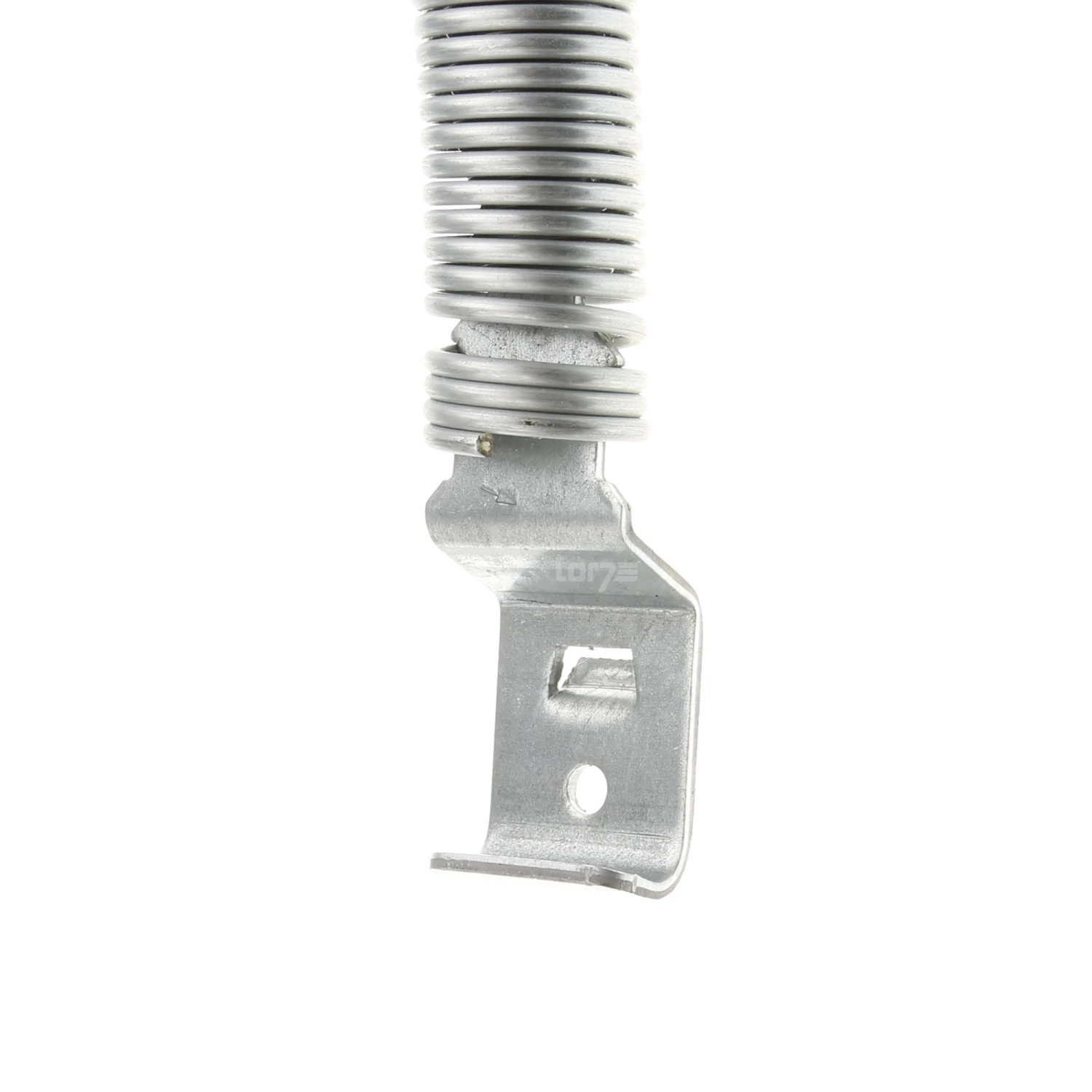

untere Zugfederhalterung (zum Teil mit Bezeichnung 765)
innere und äußere Zugfeder 765

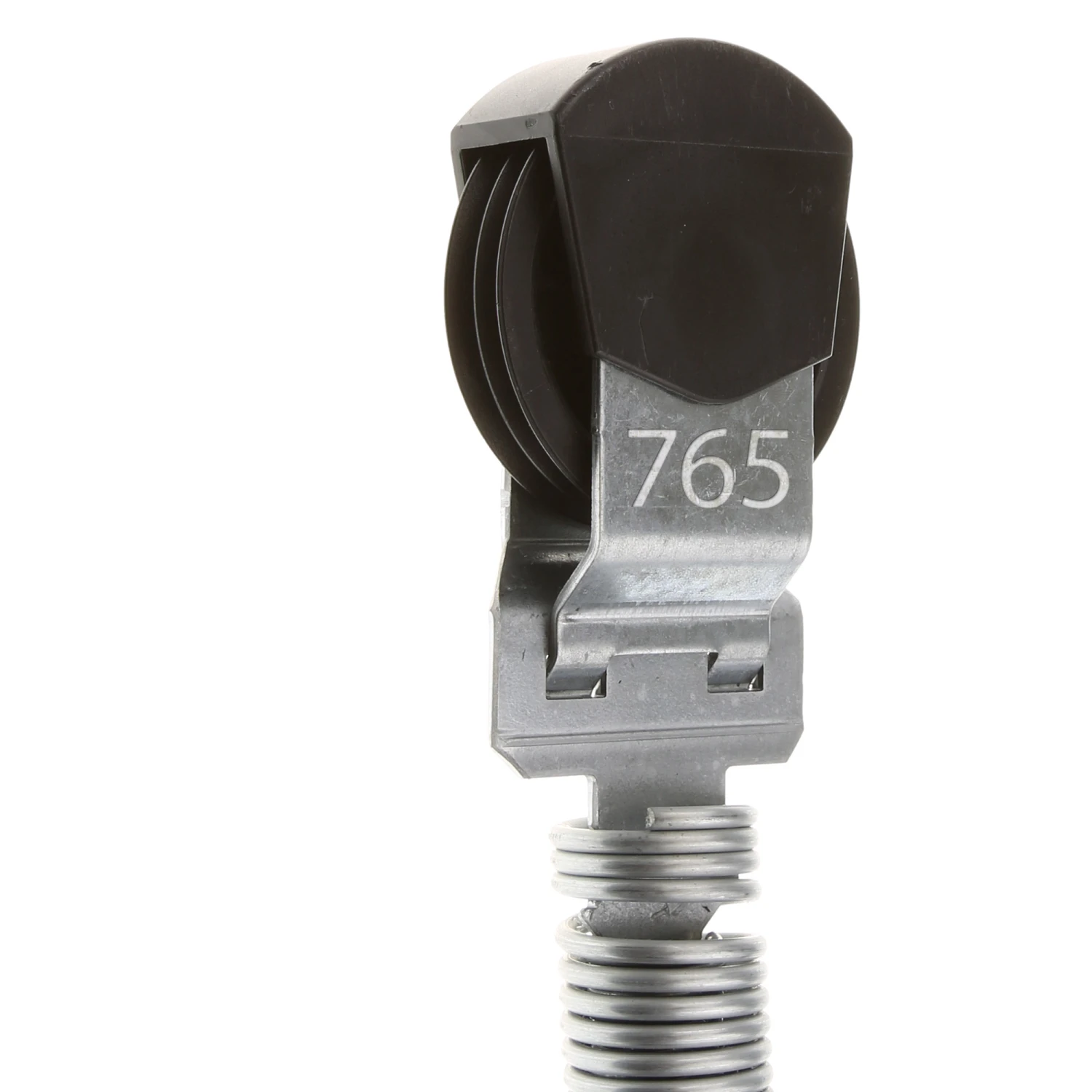

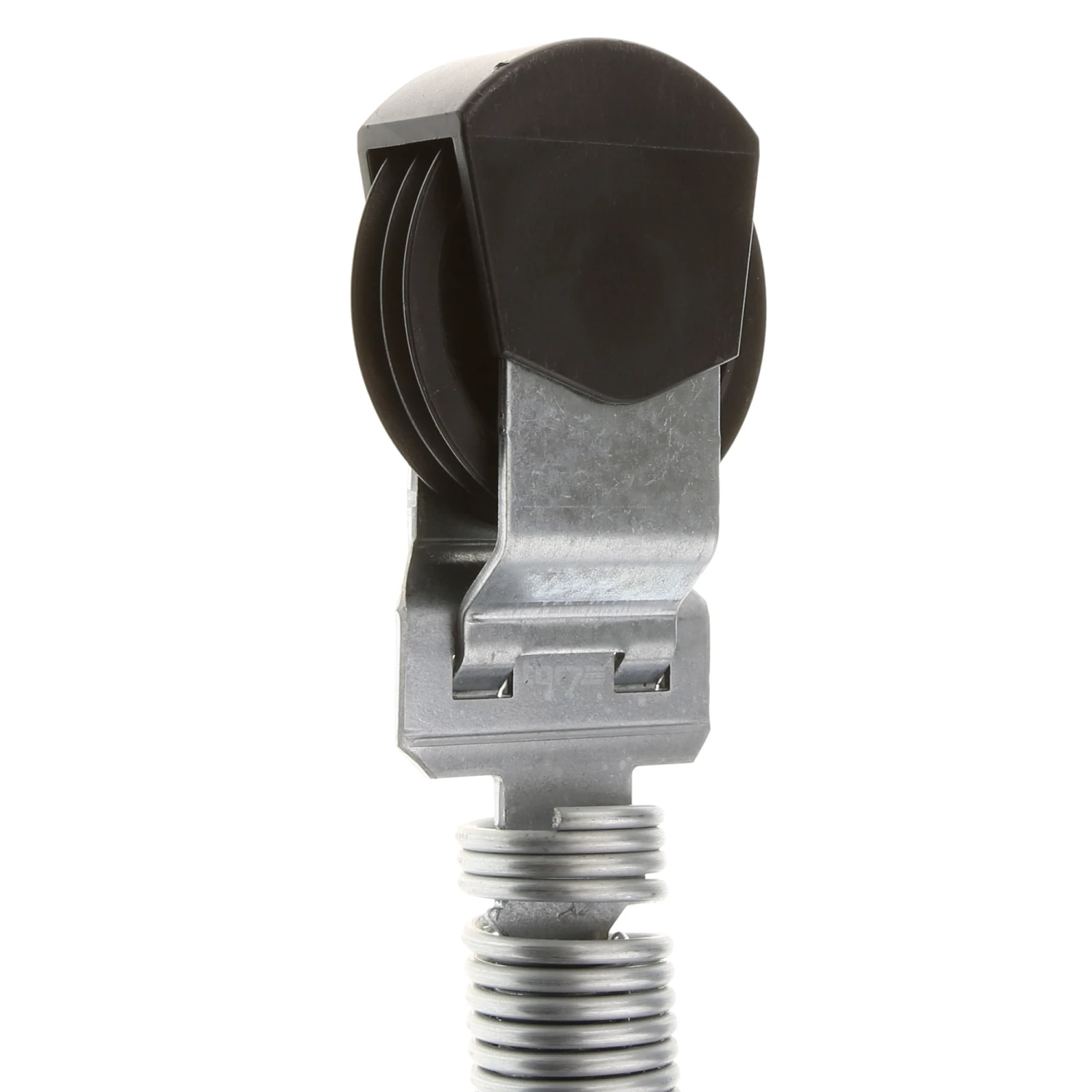

Seilrollenhalterung mit Federkennzeichnung 765
Seilrolle
Hörmann Seilrollenabdeckung für Zugfederpakete, Artikelnummer 3054869

Ein Torblatt kann je nach Materialbeschaffenheit und Größe bis zu 100 kg wiegen. Ohne Abfederung müsste dieses Gewicht bei jedem Öffnen des Tores hochgezogen werden. Würde man ein ungefedertes Tor während des Öffnens oder Schließens versehentlich loslassen, so würde es sofort zufallen. Daher bietet Hörmann ausschließlich Tore an, die mit Federn ausgestattet sind. Diese Federn sorgen dafür, dass jedes Sektionaltor leicht und ohne Kraftaufwand bedient und in jede beliebige Position gezogen werden kann, ohne dass es sich von allein schließt. Eine Teilöffnung ist z. B. für das Belüften der Garage sinnvoll.

Beim Hersteller Hörmann finden Sie zwei verschiedene Arten von Federn für Sektionaltore. Ältere Tore der Baureihen 20 und 30 sowie Tore mit N-, L- oder H-Beschlag verfügen über sogenannte Torsionsfedern. Besitzen Sie ein solches Garagentor, finden Sie diese Torsionsfedern in einer waagerechten Position oben am Rahmen. Sektionaltore der Baureihe 40 mit Z-Beschlag sind dagegen ausschließlich mit Zugfederpaketen ausgestattet. Sollten sich seitlich vom Torblatt Zugfederpakete befinden, sind Sie im Besitz eines Sektionaltores mit Z-Beschlag.

Das hier erhältliche Hörmann Zugfederpaket Typ 1 Nr. 765 eignet sich nur für Tore mit Z-Beschlag. Es kann nicht als Ersatz für eine defekte Hörmann Torsionsfeder eingesetzt werden. Für diesen Fall gibt es im Tor7-Shop ein breites Angebot an Torsionsfedern, in dem Sie das von Ihnen benötigte Ersatzteil finden können.

Wann und wodurch muss ein Zugfederpaket ausgetauscht werden?

Zugfederpakete von Hörmann sind Qualitätsprodukte, auf Langlebigkeit ausgelegt und so beschaffen, dass sie täglichen mechanischen Beanspruchungen durch den Torlauf und den ständigen Temperaturwechseln möglichst über viele Jahre widerstehen können. Die Zugfedern gehören zu den am stärksten belasteten Bauteilen eines Sektionaltores. Aus diesem Grund ist es möglich, dass das Material nachgibt und eine Zugfeder bricht. In diesem Fall sollte das betroffene Zugfederpaket möglichst zeitnah erneuert werden, da die verbleibende Federkraft nicht mehr ausreicht, um das Tor vollständig abzufedern.

Zugfederpakete sind genau an das Gewicht des jeweiligen Torblattes angepasst. Achten Sie beim Austausch des Federpakets darauf, dass Sie es mit einem identischen Ersatzteil austauschen. Um einen Fehlkauf zu vermeiden und keine zu schwachen oder zu starken Federn einzubauen, hat Hörmann alle Zugfederpakete in Typ 1 (ein Federstrang) und Typ 2 (zwei Federstränge) unterteilt und mit einer dreistelligen Nummer versehen. Die oben auf der Laufrollenhalterung eingeprägte Nummer steht für eine bestimmte Gesamtfederkraft des Pakets. Bitte prüfen Sie vor einem Kauf eines neuen Federpaketes beide Angaben Ihres defekten Bauteils. Besteht dieses aus einem Federstrang und trägt die Nummer 765, so ist das hier angebotene Zugfederpaket Typ 1 Nr. 765 das passende Ersatzteil. Sind allerdings zwei Federstränge vorhanden oder trägt es eine andere Nummer, finden Sie das passende Ersatzteil in unserem weitreichenden Angebot an Zugfederpaketen. Wir von Tor7 empfehlen, im Falle eines Federbruchs immer beide Zugfederpakete zu tauschen. Da bei Toren mit Z-Beschlag beide Federpakete identisch sind, brauchen Sie nur dasselbe Bauteil zweimal bestellen.

Empfohlenes Zubehör:

Hörmann Sechskant-Blechschraube, mit Sperrzahn, A 6,5 x 16 mm, Dacromet 500, Artikelnummer 3095152

Technische Daten

Zugfederpaket Typ 1 Nr. 765 geeignet für ein Hörmann Sektionaltor der Baureihe 40 mit Z-Beschlag
auch für EcoStar Sektionaltore geeignet
Länge: 934 mm
Durchmesser: 65 mm
Gewicht in kg: 2,058

EAN: 4005954941764
