Beschreibung zu Hörmann Zugfederpaket, Typ 1, Nr. 754

Das in diesem Angebot erhältliche Zugfederpaket Typ 1 Nr. 754 ist ein Ersatzteil speziell für Baureihe 40 Sektionaltore mit Z-Beschlag von Hörmann. Weiterhin ist das Bauteil zu bestimmten EcoStar-Sektionaltoren kompatibel. Die Zugfederpakete sorgen bei diesen Garagentoren für einen Kraftausgleich gegenüber dem Gewicht des Torblatts.

Lieferumfang

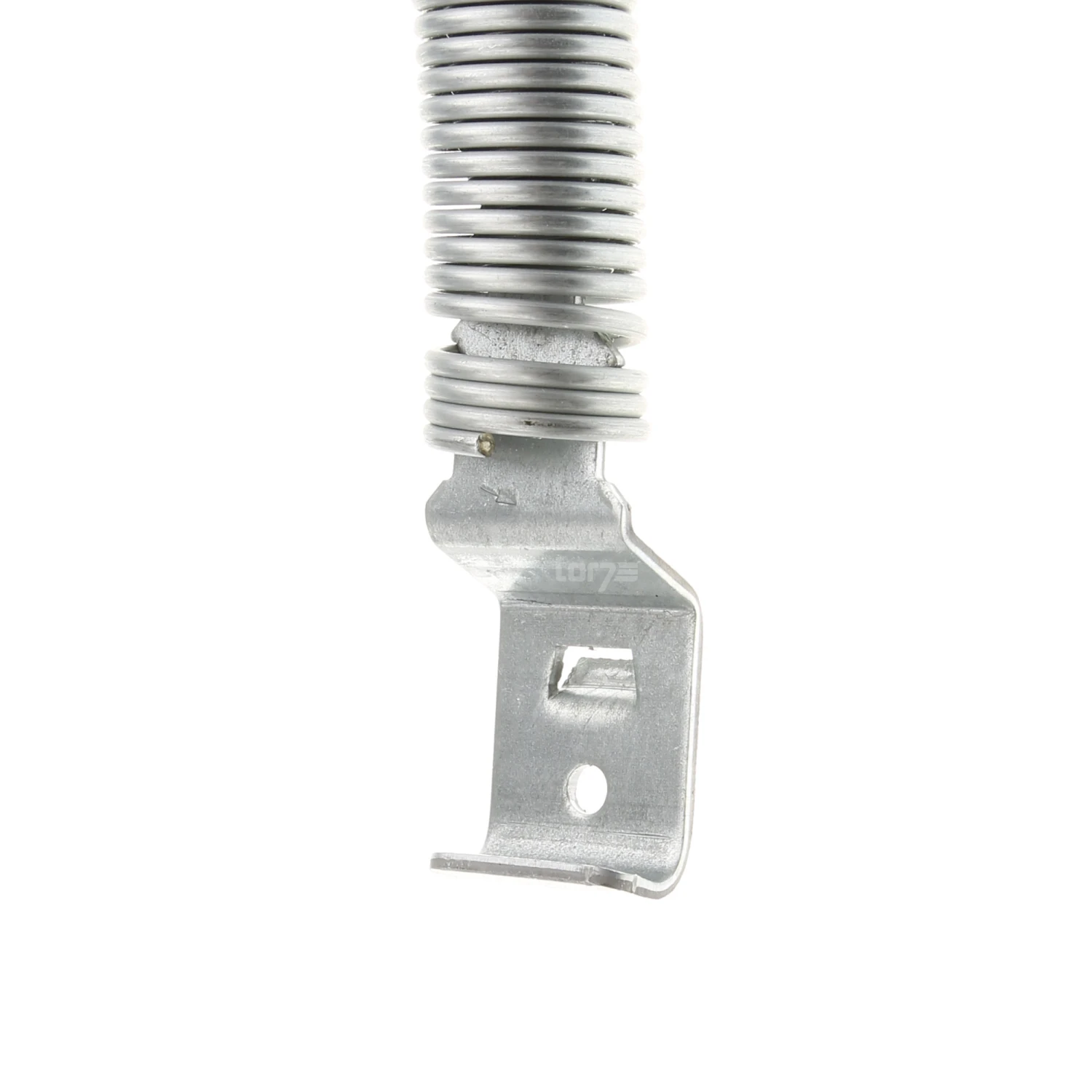

untere Zugfederhalterung (zum Teil mit Bezeichnung 754)
innere und äußere Zugfeder 754

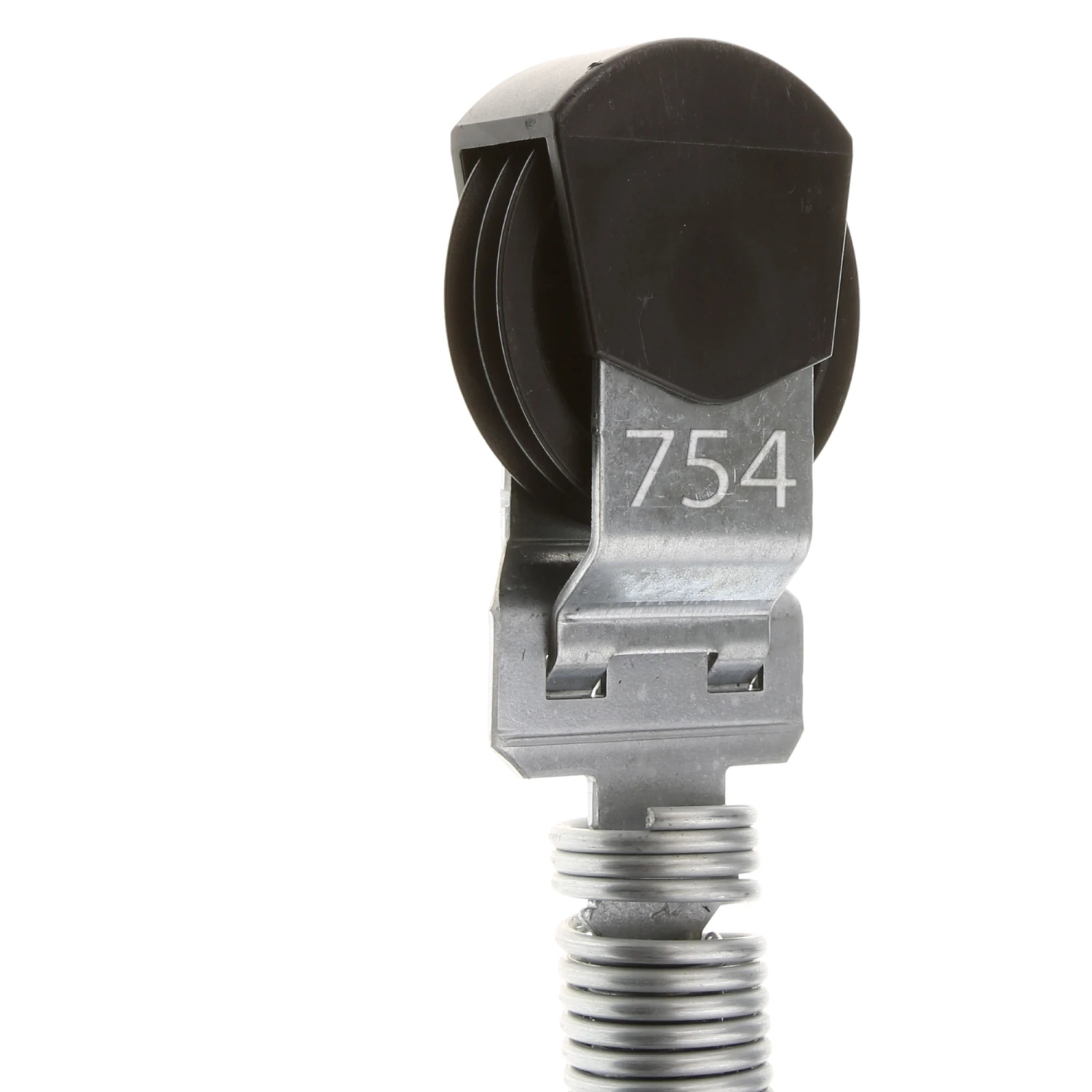

Seilrollenhalterung mit Federkennzeichnung 754

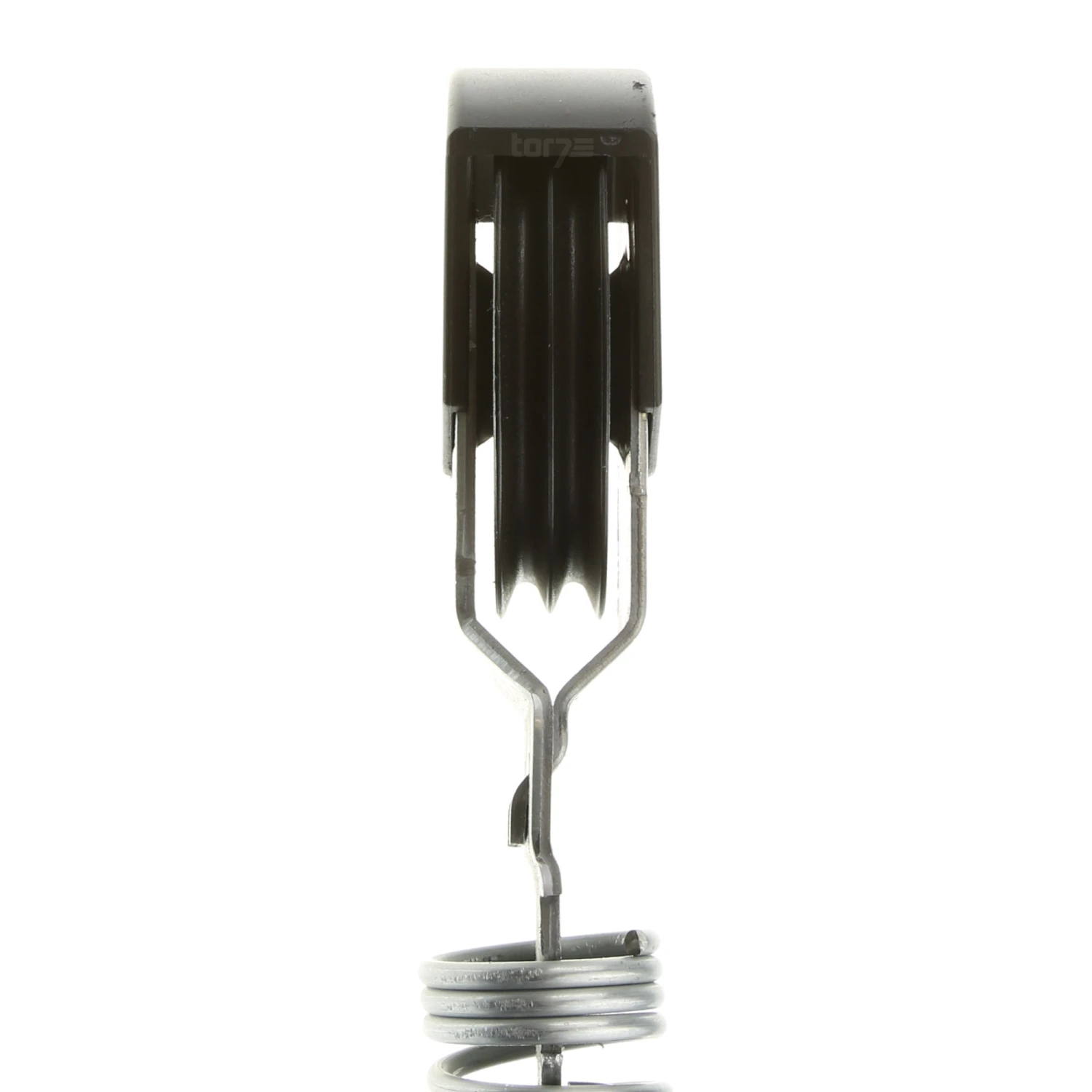

Seilrolle
Hörmann Seilrollenabdeckung für Zugfederpakete, Artikelnummer 3054869

Technische Daten

Zugfederpaket Typ 1 Nr. 754 geeignet für ein Hörmann Sektionaltor der Baureihe 40 mit Z-Beschlag
auch für EcoStar Sektionaltore geeignet
Länge: 800 mm
Durchmesser: 65 mm
Gewicht in kg: 1,618

Nur wenn es ein Gleichgewicht zwischen der vom Tor ausgehenden Gewichtskraft und einer entgegengesetzten Federkraft gibt, lässt sich ein Sektionaltor ohne Kraftaufwand bedienen. Somit ist es möglich, das relativ schwere Torblatt ohne Probleme leicht hochzuziehen und wieder herunterzulassen. Außerdem kann das Tor in jede beliebige Öffnungshöhe bewegt werden, ohne dass es wieder zufällt. So ist es etwa zum Lüften ausreichend, das Tor nur einen Spalt breit zu öffnen. Ohne Federn besteht die Schwierigkeit, dass bei jedem Öffnen und Schließen das gesamte Gewicht des Torblatts gehoben werden müsste. Ein versehentliches Loslassen wäre problematisch, da das Tor sofort zufallen würde. Daher sind aufgrund von Sicherheit und Komfort alle Sektionaltore des Herstellers Hörmann mit Federn für den Kraftausgleich ausgerüstet.

Die früheren Baureihen 20 und 30 wurden ausschließlich mit sogenannten Torsionsfedern ausgeliefert. Dieselben Torsionsfedern kommen auch heute noch bei größeren Sektionaltoren mit N-, L- oder H-Beschlag zum Einsatz. Die meist kleineren bis mittelgroßen Tore mit Zugfeder-Beschlag verfügen dagegen über Zugfederpakete. Nur für diese Tore mit Z-Beschlag ist das hier vorgestellte Hörmann Zugfederpaket Typ 1 Nr. 754 als Ersatzteil geeignet. Ob Sie Federpakete oder Torsionsfedern an Ihrem Garagentor haben, können Sie an der Einbausituation der Federn erkennen. Handelt es sich um Zugfederpakete, befinden sich diese in einer senkrechten Lage rechts und links vom Torblatt. Torsionsfedern werden dagegen in einer waagerechten Lage oben am Rahmen des Tores angebracht. Bitte beachten Sie, dass die hier angebotene Ersatzfeder nicht zum Austausch einer Hörmann Torsionsfeder verwendet werden kann.

Wann und wodurch muss ein Zugfederpaket ausgetauscht werden?

Zugfederpakete von Hörmann sind so beschaffen, dass sie den alltäglichen Belastungen durch den Torlaufbetrieb möglichst lange standhalten. Typische Belastungen ergeben sich z. B. aus den mechanischen Beanspruchungen während des regelmäßigen Öffnens und Schließens des Tores und dem Wechsel zwischen sehr kalten und warmen Temperaturen. Man darf nicht außer Acht lassen, dass es sich bei Federpaketen um Verschleißteile handelt. Je nach Intensität der Beanspruchung dieser Bauteile kann es nach einigen Jahren passieren, dass ein Zugfederpaket bricht. Da Ihr Sektionaltor somit nicht mehr ausreichend abgefedert wird, müssen Sie das defekte Federpaket möglichst zeitnah ersetzen. Ohne Ersatzteil ist es zum Beispiel nicht mehr so einfach möglich, das schwere Torblatt hochzuziehen, da die entgegengesetzte Federkraft zu gering wäre. Bei einem Garagentorantrieb könnte die damit verbundene Überlastung dazu führen, dass der Antrieb ausfällt. Daher ist der Austausch gegen ein neues Zugfederpaket unvermeidbar.

Bei Hörmann Sektionaltoren ist zu beachten, dass die Federn mit ihrer Federkraft genau auf das jeweilige Gewicht des Torblatts abgestimmt sind. Es sollte vermieden werden, zu schwache oder auch zu starke Ersatzteile einzubauen. Das richtige Ersatzteil lässt sich am einfachsten über die Nummerierung sowie über die Anzahl der im Paket vorhanden Federstränge erkennen. Alle Zugfederpakete von Hörmann tragen eine dreistellige Nummer, die in das Metall der Laufrollenhalterung eingraviert ist. Zusätzlich werden die Pakete nach Typ 1 mit einem Federstrang und Typ 2 mit zwei Strängen unterschieden. Das hier im Angebot vorgestellte Zugfederpaket Typ 1 Nr. 754 eignet sich als Ersatzteil, wenn das defekte Bauteil aus nur einem Federstrang besteht und die Nummer 754 trägt. Wir von tor7.de empfehlen generell, neben dem defekten Bauteil auch das vermeintlich intakte Federpaket auszutauschen. Da auch dieses ähnlich stark beansprucht wurde, ist es nicht auszuschließen, dass es zeitnah bricht. Für den beidseitigen Austausch benötigen Sie bei Toren mit Z-Beschlag die gleichen Zugfederpakete in doppelter Ausführung.
