Hörmann Zubehörbeutel Für LineaMatic H Schiebetorantrieb Bis 02/2017

Beschreibung zu Hörmann Zubehörbeutel für LineaMatic H Schiebetorantrieb bis 02/2017

Den Hörmann Zubehörbeutel für LineaMatic H Schiebetorantriebe mit Bodenplatte benötigen Sie, wenn Sie eine Hörmann Bodenplatte für LineaMatic H Schiebetorantriebe einbauen möchten. In der LineaMatic-Ausführung H gehören beide Artikel zum Standard-Lieferumfang. Aber auch die Ausführungen LineaMatic und LineaMatic P können Sie mit ihrer Hilfe noch stabiler und sicherer befestigen. Die in diesem Zubehörbeutel enthaltenen Bauteile sind bestens aufeinander abgestimmt und sorgen für einen dauerhaft sicheren Stand Ihres Schiebetorantriebes.

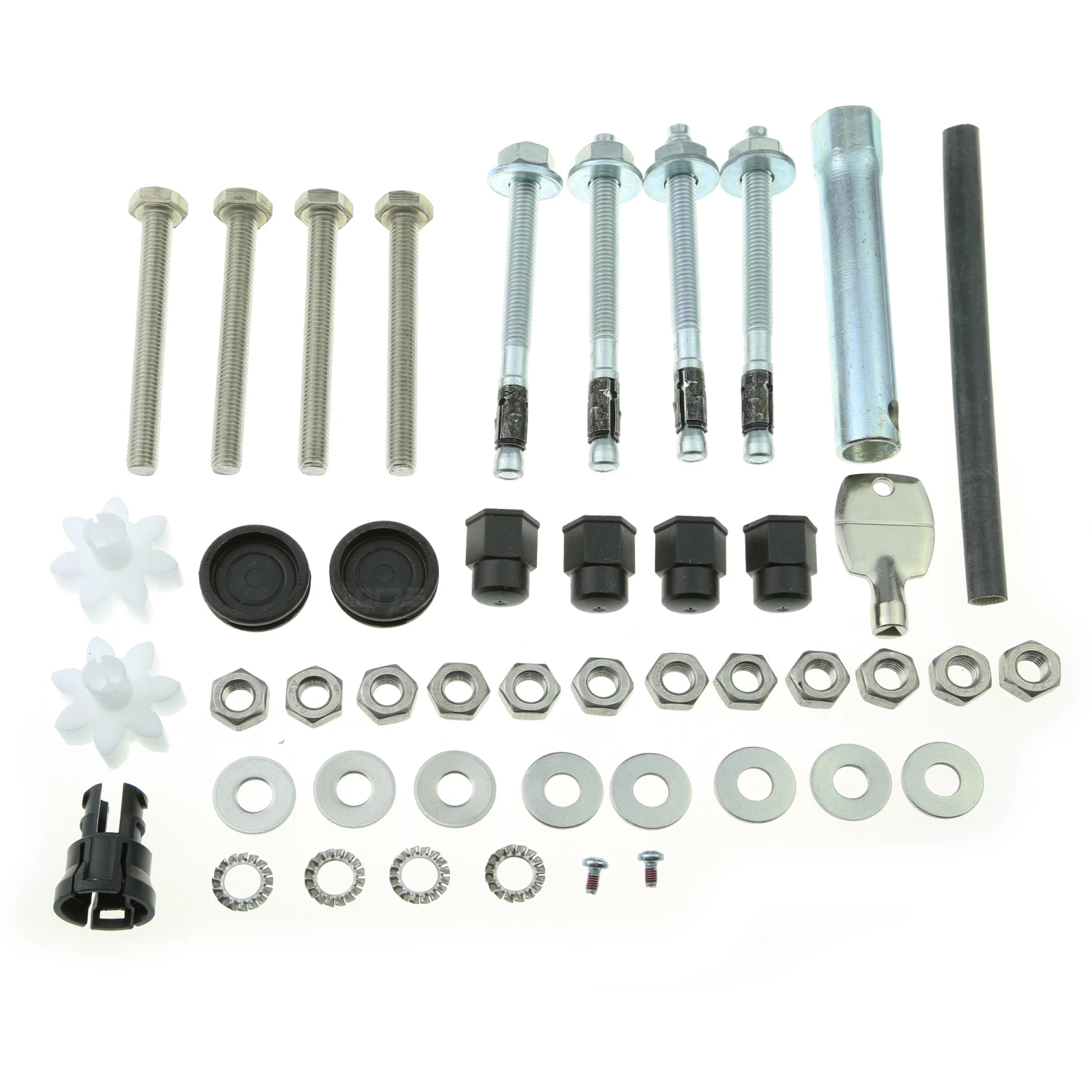

Lieferumfang

• 4 Schwerlastanker zur Bodenbefestigung
• 4 Schutzabdeckungen für Schwerlastanker
• 4 Schrauben zur Antriebsbefestigung mit entsprechenden Muttern und Unterlegscheiben
• verschiedene Montagehilfen
• 1 Haubenschlüssel

Bitte beachten Sie: Dieser Zubehörbeutel ist nur für LineaMatic-Antriebe bis 02/2017 geeignet. Man erkennt diese an der Programmierung über DIL-Schalter. Für neuere Antriebe mit menügeführter Programmierung bitte den Hörmann Zubehörbeutel für LineaMatic H Schiebetorantrieb bestellen!

Erforderliches Fundament für Schiebetorantrieb sorgfältig planen

Für die sichere Verankerung eines LineaMatic Schiebetorantriebes muss man immer ein ausreichend dimensioniertes Fundament gießen. Dieses muss man frostfrei gründen (Tiefe in Deutschland = mindestens 80 cm) und noch gößer vorsehen, wenn eine Schließkantensicherung geplant ist. Bei Montage einer Bodenplatte ist die Verwendung von Beton ≥ B25 / C25 (verdichtet) erforderlich. Durch ein Leerrohr im Fundament erfolgt die Stromversorgung mit einem 230 V Netzkabel. 24 V Zubehör sollte man durch ein separates Leerrohr, getrennt von der Netzzuleitung, mit einer entsprechenden Zuleitung versorgen. Die entsprechenden Bohrungen für beide Leitungen sind in der Bodenplatte vorgesehen. Vor den folgenden Montageschritten muss das Fundament ausreichend ausgehärtet sein.

Für Montage der Bodenplatte ist exakte Vorbereitung erforderlich

Unter Verwendung der Bodenplatte als Schablone kann man die korrekten Anbaumaße leicht ermitteln. Mit ihrer Hilfe zeichnet man alle benötigten Löcher an und bohrt diese in den Beton.

Achtung! Vor dem Einschlagen der Schwerlastanker und Festschrauben der Bodenplatte mit 45 Nm muss man unbedingt die Schrauben für die Antriebsbefestigung von unten durch die Bodenplatte stecken und mit den passenden Muttern festziehen.

Abschließend kann man den Schiebetorantrieb an der Bodenplatte festschrauben und je nach gewünschter und erforderlicher Höhe ausrichten.

Zubehörbeutel und Bodenplatte für jeden LineaMatic sinnvoll

Unter dem Strich kann der Kauf einer Bodenplatte und des dazugehörigen Zubehörbeutels für Sie Sinn haben, wenn Sie die Anschaffung eines Hörmann Schiebetorantriebs LineaMatic planen. Kleine Fehler beim Bohren in den Beton bzw. witterungsbedingte leichte Verschiebungen lassen sich besser ausgleichen.

EAN: 4042533632170
