Hörmann SupraMatic E Garagentorantrieb Serie 4 BiSecur

Beschreibung zu Hörmann SupraMatic E Garagentorantrieb Serie 4 BiSecur

Mit dem SupraMatic E Serie 4 erhalten Sie einen Premium-Garagentorantrieb der neusten Generation. Wie auch sein Vorgänger aus der Serie 3 überzeugt der neue SupraMatic E mit einem Zusammenspiel aus Komfort und Geschwindigkeit. Darüber hinaus verfügt der neue Antrieb über zahlreiche technische Neuerungen, wie zum Beispiel den internen Bluetooth-Empfänger oder auch die LED-Lichtleiste.

Lieferumfang

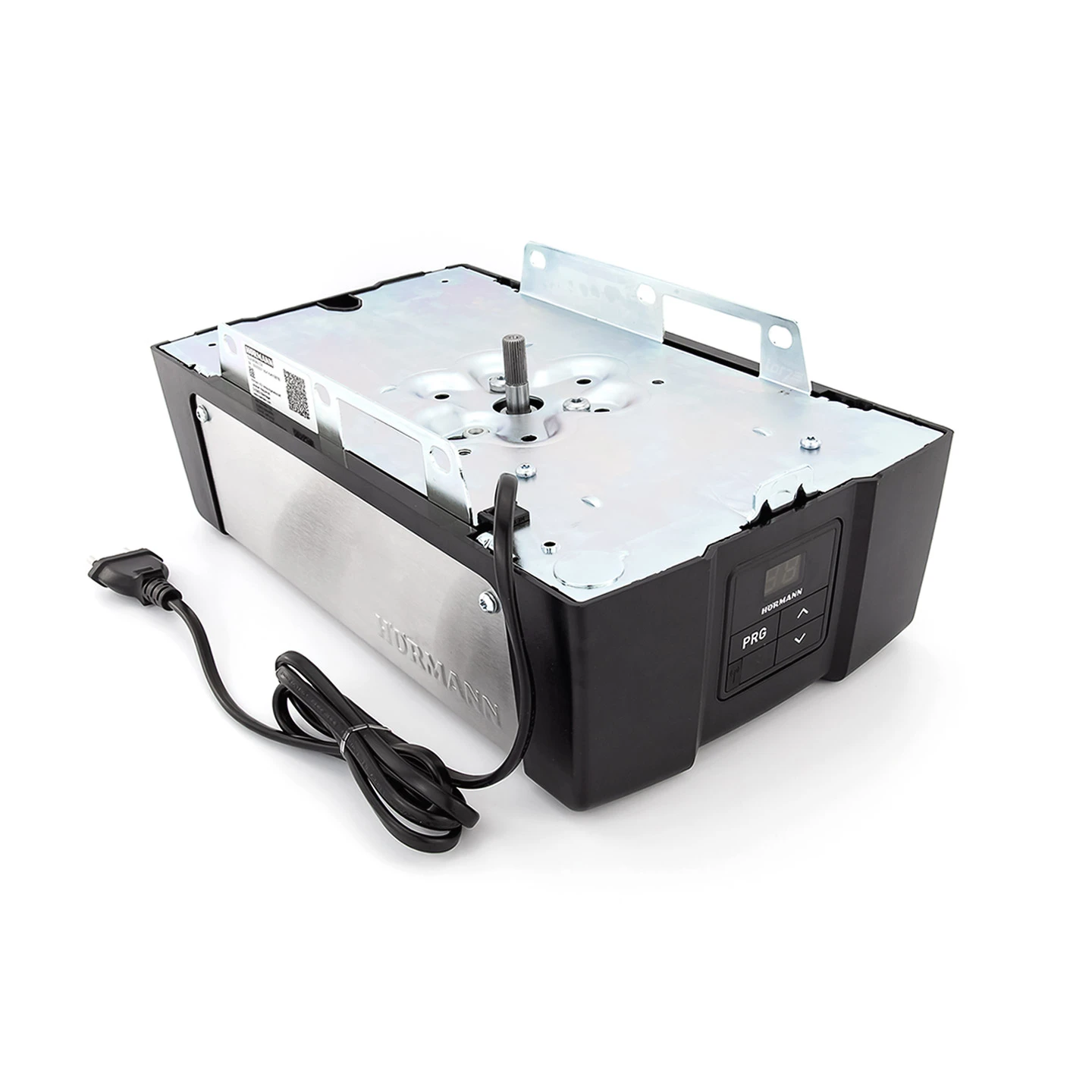

• Hörmann Austauschantrieb SupraMatic E Serie 4, Antriebskopf
• Hörmann Anschlussleitung ZLE 1

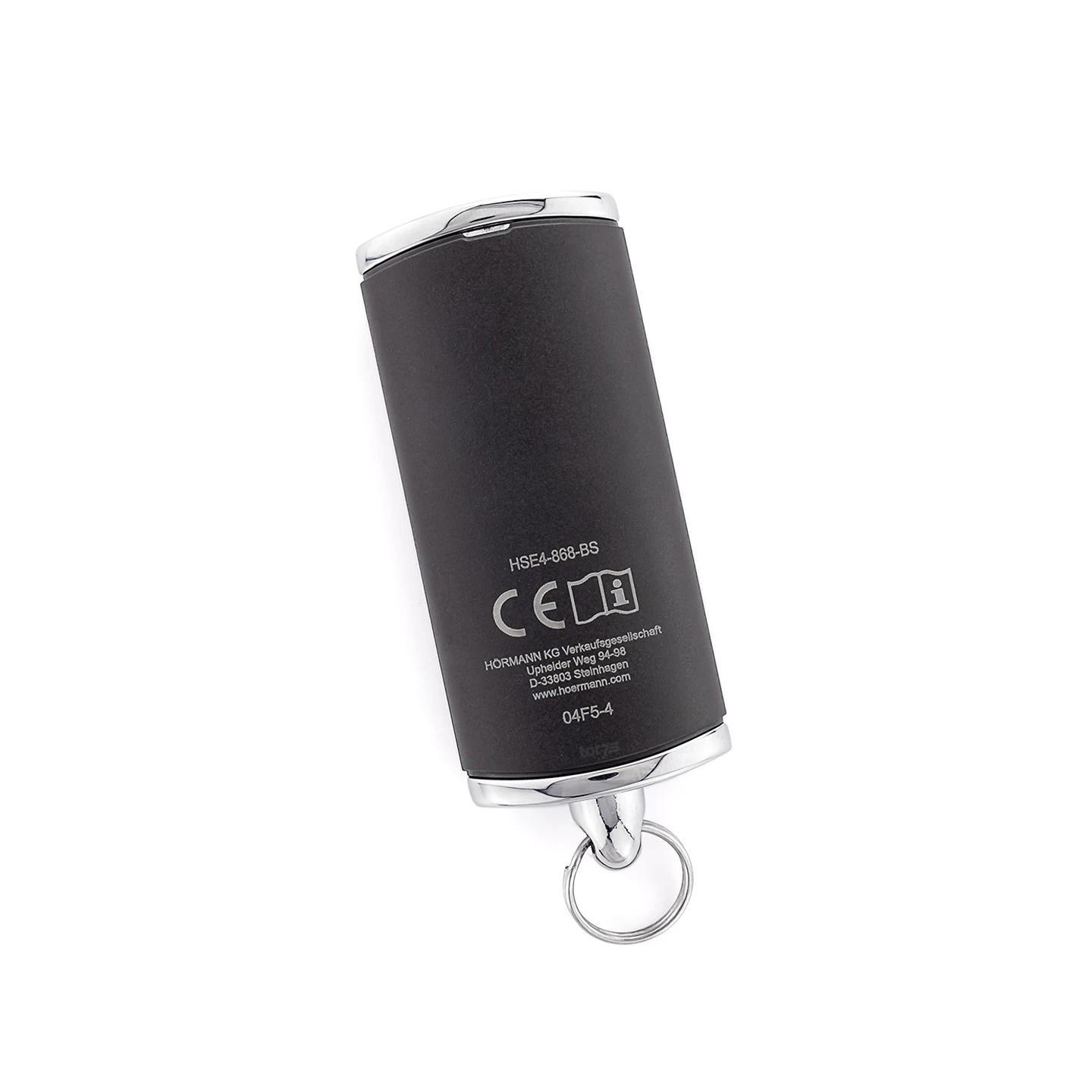

• Hörmann Handsender HSE 4, BiSecur, Struktur schwarz
• integrierter bidirektionaler 5-Kanal-Empfänger 868 MHz BiSecur (868-BS)
• integrierter Bluetooth-Empfänger kompatibel zur BlueSecur-App
• BlueSecur-Karte mit gerätegebundenen QR-Code

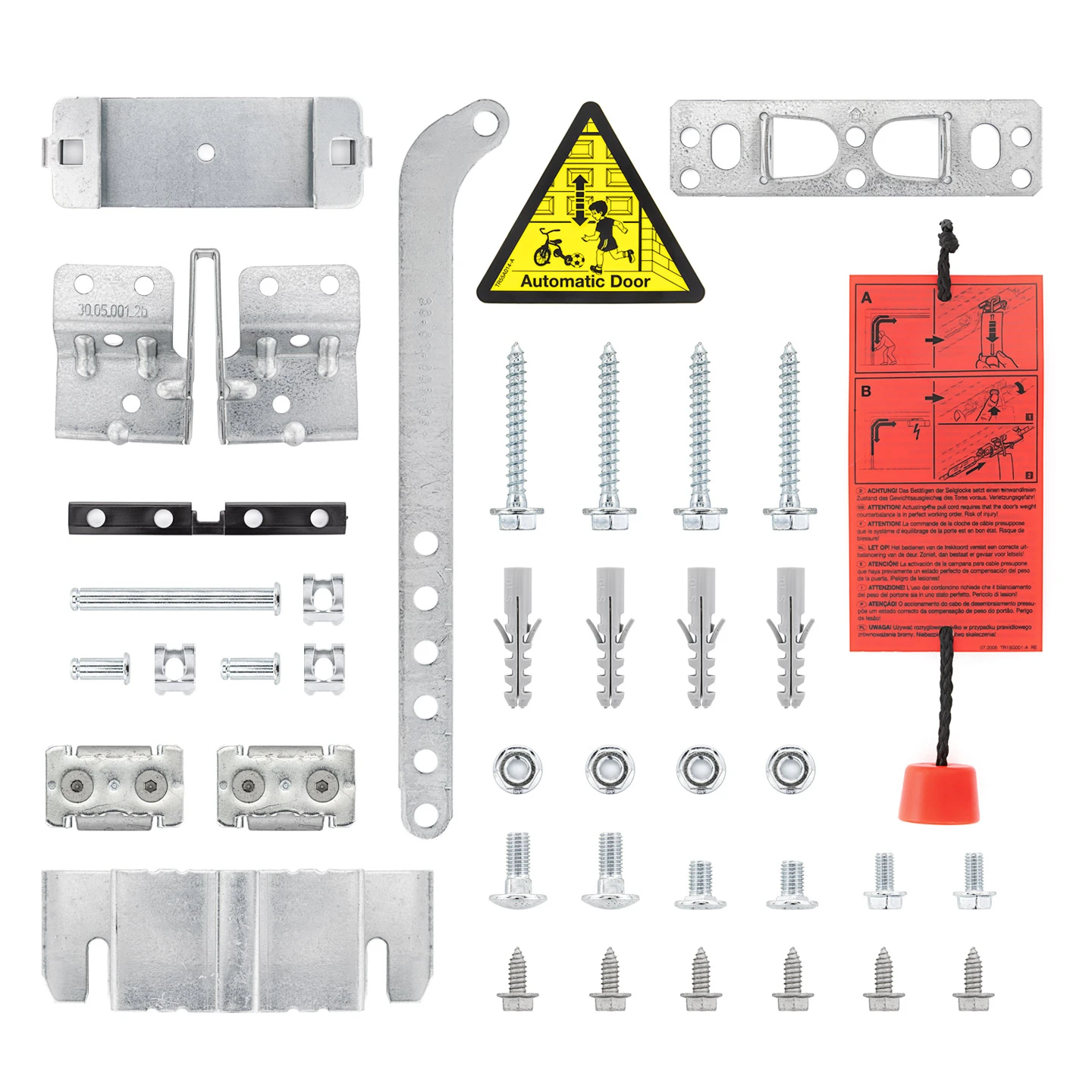

• Hörmann Zubehörbeutel für SupraMatic, ProMatic, EcoStar, Liftronic mit Montage und Befestigungsmaterial

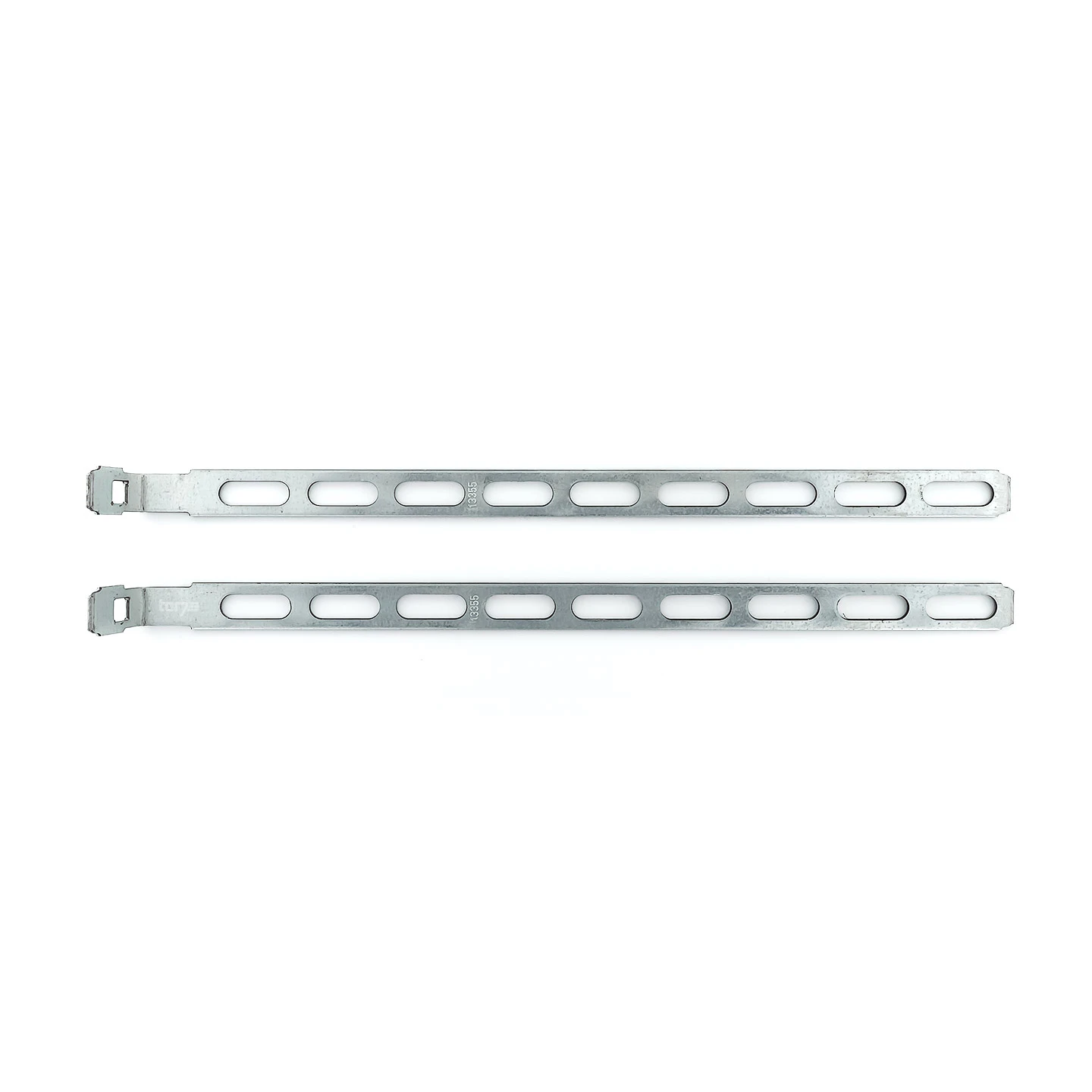

• 2x Hörmann Abhängungsanker, 390 mm lang

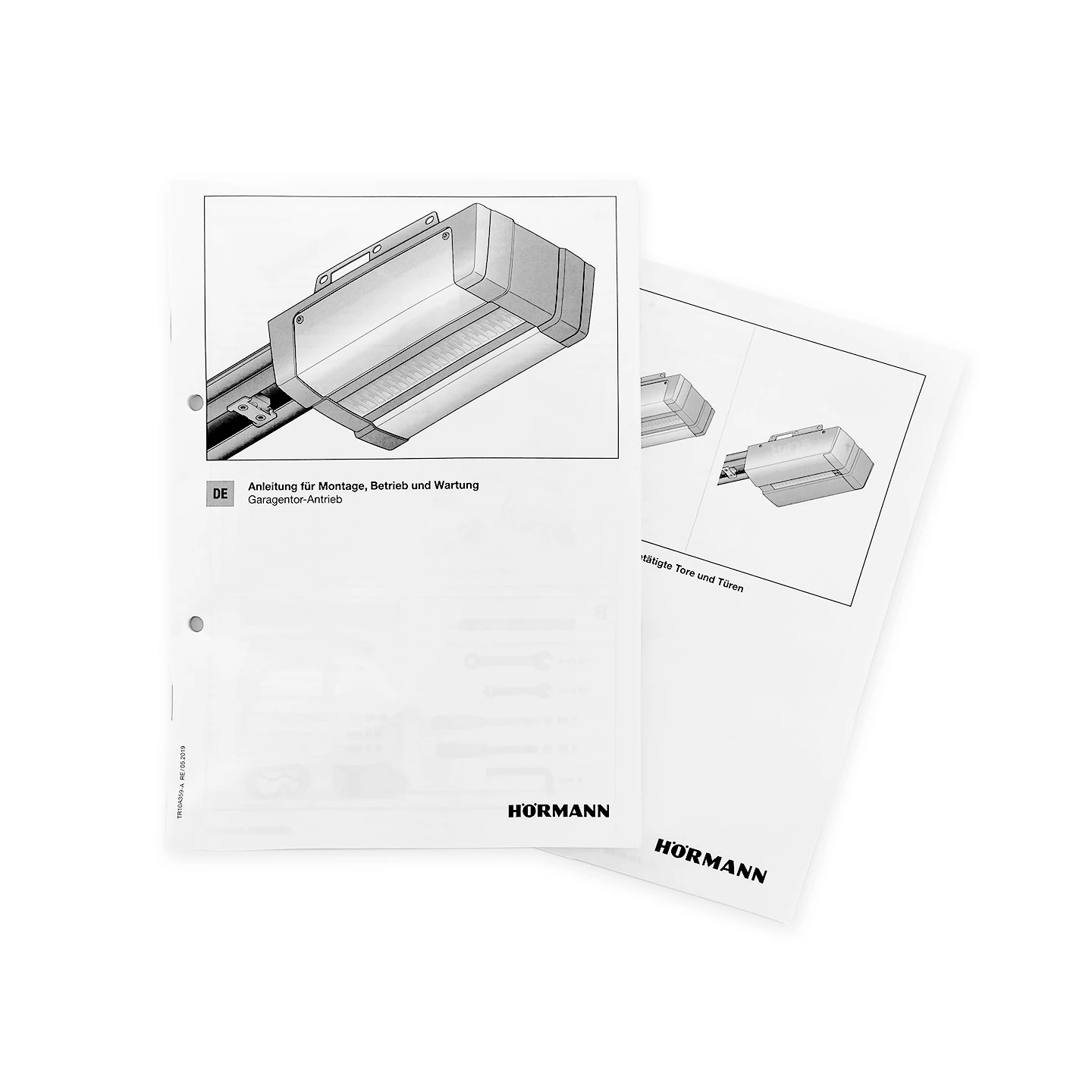

• Anleitung für Montage, Betrieb und Wartung
• wahlweise mit einteiliger oder zweiteiliger Hörmann Führungsschiene
• Hörmann Antriebsschiene, einteilige Führungsschiene FS 10 (K = kurz, M = mittel, L = lang – optional bestellbar nur für Deutschland)
• Hörmann Antriebsschiene, zweiteilige Führungsschiene FS 2 in den Ausführungen K, M oder L (optional bestellbar, international)
• wartungsfreier Hörmann Zahngurt für Antriebsschiene / Führungsschiene FS 10 / FS 2 (bei Bestellung mit Führungsschiene)
• Hörmann Führungsschlitten für Führungsschienen FS 10 und FS 2 (bei Bestellung mit Führungsschiene)
• Aufschiebesicherung zur Einbruchshemmung (bei Bestellung mit Führungsschiene)

» nach oben

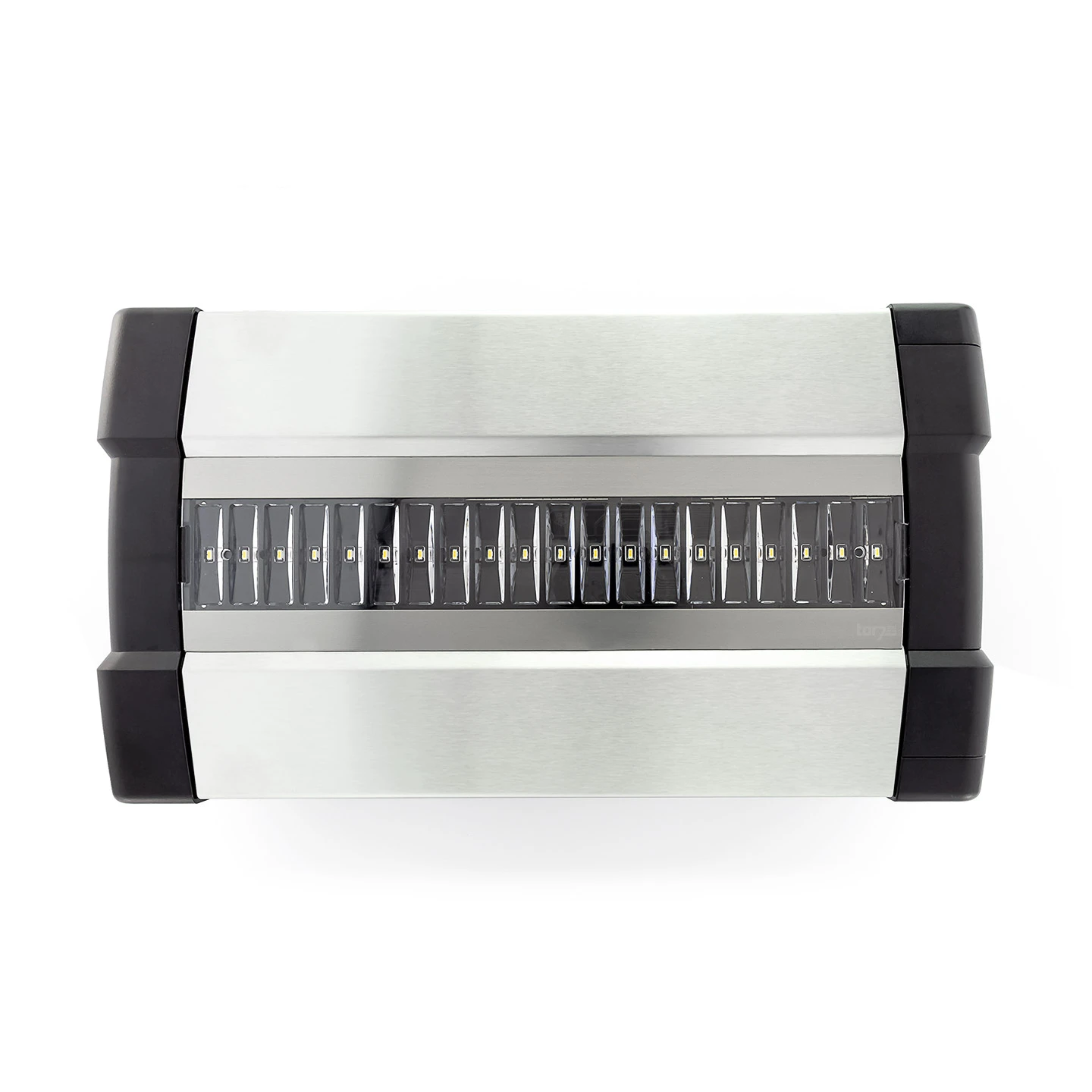

Der neue SupraMatic E Serie 4 ist neben dem allseits bewährten und sicheren 868-MHz-BiSecur-Funkempfänger mit einem internen Bluetooth-Empfänger ausgestattet. Somit können Sie Ihren Torantrieb wahlweise mit dem mitgelieferten Hörmann Handsender HSE 4 868 MHz BiSecur oder mit Ihrem Smartphone per BlueSecur-App bedienen. Auch an Geschwindigkeit hat der neue Antrieb noch einmal zugelegt; er kann nun Ihr Garagentor mit bis zu 25 cm in der Sekunde öffnen. Außerdem verfügt der Garagentorantrieb über eine zusätzliche dritte Öffnungsposition zur Garagenbelüftung, die über einen Klimasensor gesteuert werden kann. Des Weiteren überzeugt der SupraMatic E Serie 4 mit seinem innovativen Design und der nun verbauten LED-Lichtleiste. Diese Lichtleiste lässt sich auch separat über den Handsender ein- und ausschalten. Dank eines Universalbeschlags kann der SupraMatic E Garagentorantrieb an Sektional- sowie Schwingtoren installiert werden. Er eignet sich hierbei vor allem für kleinere und mittlere Toranlagen, kann aber auch für größere Garagentore mit einer Torblattfläche von maximal 13,75 m² genutzt werden.

Außerdem können Sondereinstellungen wie zum Beispiel die Erhöhung der Geschwindigkeit bei diesem Antrieb in einem separaten Menü eingestellt werden. Da sicherheitsrelevante Einstellungen vorgenommen werden und weitere Kraftmessungen für den Antrieb erfolgen müssen, darf dieses Vorhaben nur von fachkundigem Personal ausgeführt werden. Aus diesem Grund wird die Dokumentation nur herausgegeben, wenn Sie uns Ihre Fachkenntnisse bestätigen können.

» nach oben

Führungsschiene FS 10 oder FS 2 für den SupraMatic 4

Um einen Garagentorantrieb zu betreiben, benötigen Sie zusätzlich zum Antriebskopf eine Führungsschiene. Während die Antriebsköpfe immer weiterentwickelt worden sind (Generationen 1, 2, 3 u. 4), setzt die Firma Hörmann bei den Führungsschienen auf Kontinuität und behält das mit der Serie 1 eingeführte und bis heute bewährte Schienensystem bei. Zu diesem System gehören die einteilige Führungsschiene FS 10, die zweiteilige FS 2 und die dreiteilige FS 3. Die Beibehaltung dieser Schienen bringt den Vorteil, dass neue Antriebsköpfe einfach ausgetauscht und an eine bestehende Antriebsschiene angebracht werden können. Ein Neueinbau der Antriebsschiene ist nicht notwendig. Daher kann der neue SupraMatic E4 wahlweise mit oder ohne Antriebsschiene bestellt werden. Zudem sind die Schienen in drei verschiedenen Längen (K = kurz, M = mittel, L = lang) erhältlich.

Bei Lieferungen innerhalb Deutschlands kann der SupraMatic E4 optional mit der einteiligen Führungsschiene FS 10 bestellt werden. Diese Schiene hat den Vorteil, dass sie bereits vormontiert ist und beim Einbau nicht mehr zusammengebaut werden muss. Bei internationalen Bestellungen kann der Garagentorantrieb ausschließlich mit der zweiteiligen Schiene FS 2 bestellt werden. Es handelt sich hierbei exakt um die gleiche Schiene – mit dem Unterschied, dass diese aus zwei Teilen besteht und vor dem Einbau montiert werden muss.

» nach oben

Erweiterung mit HCP2-Bus-Anschluss

Die Hörmann Garagentorantriebe der Serie 4 verfügen über einen neuen HCP2-Bus-Steckplatz, über welchen verschiedene Zusatzgeräte, unter anderem Erweiterungsplatinen wie die Hörmann Universaladapterplatine UAP 1 HCP und das Hörmann Optionsrelais HOR1-HCP sowie Klimasensoren und externe Funkempfänger, angeschlossen werden können. Über diese lassen sich Zusatzfunktionen wie das Garagenlicht, Lüftungspositionen oder Torendlagenmeldungen steuern.

Des Weiteren bietet Hörmann in Kooperation mit den jeweiligen Herstellern Zusatzmodule an, die zur Einbindung in ein Smarthomesystem dienen. Solche Module werden derzeit für die Systeme HomeMatic von ELV und DeltaDore angeboten. Mit diesen Modulen wird Ihr Garagentorantrieb ganz einfach eine Smarthomekomponente des jeweiligen Systems und kann so von diesem aus bedient und gesteuert werden.

Während es bei dem früheren HCP1-Standard nur möglich war, ein zusätzliches Gerät oder Smarthomemodul anzuschließen, kann der HCP2-Steckplatz über einen ebenfalls von Hörmann angebotenen HUB 3 erweitert werden, sodass sich bis zu drei Geräte hinzufügen lassen.

Hinweis: Der HCP2-Bus ist zunächst nur für Geräte ausgelegt, die ebenfalls den HCP2-Standard verwenden. Möchten Sie ältere Geräte der Serie 3 mit dem HCP1-Standard anschließen, wie zum Beispiel bereits vorhandene Klimasensoren, so benötigen Sie zusätzlich eine Hörmann Adapterplatine HAP 1 HCP (Konverter).

» nach oben

BiSecur- und Bluetooth-Funktechnologie

Der in Hörmann Garagentorantrieben verbaute 868-MHz-BiSecur-Funkempfänger ermöglicht die Nutzung des bidirektionalen und somit besonders sicheren Funkstandards 868 MHz BiSecur. Jedes Mal, wenn die Handsendertaste bedient wird, wartet dieser auf die Rückmeldung vom Funkempfänger, bevor der Handsender seinen Befehl aussendet. Eine solche Bidirektionalität macht es unbefugten Dritten nahezu unmöglich, die Funkcodes zu kopieren. Aus diesem Grunde zählt der 868 MHz BiSecur derzeit zu einem der sichersten Funkstandards auf dem Markt.

Neben dem Bisecur-Empfänger sind Garagentorantriebe der Serie 4 erstmals mit einem Bluetooth-Empfänger ausgestattet. In Verbindung mit der kostenlos erhältlichen BlueSecur-App kann das Garagentor daher ganz einfach per Smartphone bedient werden. Die Autorisierung erfolgt mit einem auf den mobilen Endgeräten installierten Schlüssel. Mit der BlueSecur-App lassen sich auch einmalige Schlüssel vergeben, um bestimmten Personen, etwa dem Paketboten, einen einmaligen Zutritt zur Garage zu gewähren. Um die Reichweite des BlueSecur-Empfängers zu erweitern, kann zusätzlich die externe Hörmann Bluetooth-Antenne BTA 7000 angeschlossen werden.

Hinweis: Nach Aktivierung der BlueSecur-App steht Ihnen als Administrator ein permanenter Admin-Schlüssel zu. Des Weiteren können Sie eine begrenzte Anzahl an 15 Einmalschlüsseln gleichzeitig vergeben. Sobald Einmalschlüssel aufgebraucht werden, können Sie diese erneut bis zur Ausschöpfung der 15er-Grenze kostenfrei hinzufügen. Permanente bzw. Benutzerschlüssel jedoch müssen durch In-App-Käufe erworben werden. Die Bezahlung richtet sich nach den Konditionen von App Store oder Google Play.

» nach oben

Technische Daten

» nach oben

Sicherheitsmerkmale des SupraMatic E Serie 4

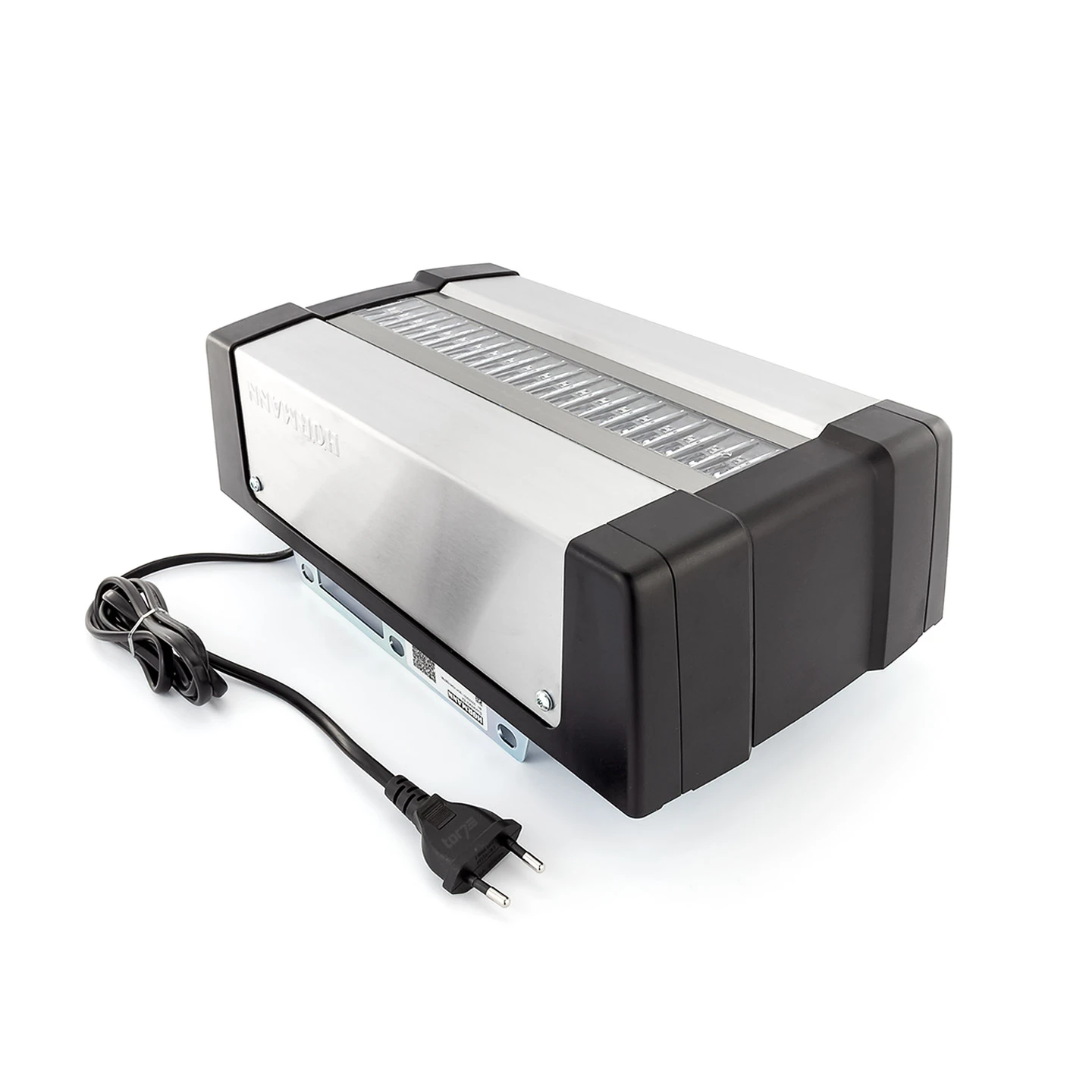

Die Sicherheit des Hörmann Garagentorantriebs fängt schon bei dessen Montage an. So ist der SupraMatic E Serie 4 immer mit einem Eurostecker ausgestattet, damit er ganz einfach in eine vorhandene Steckdose eingesteckt werden kann. Demzufolge kann der Antrieb von jedem Laien eingebaut werden und eine aufwendige Elektroinstallation, die nur von einem Elektriker durchgeführt werden darf, entfällt.

Für den laufenden Betrieb ist der Hörmann Garagentorantrieb mit einer Abschaltautomatik ausgestattet. Trifft das sich schließende Tor auf eine Person oder einen Gegenstand, so bricht der Antrieb den Schließvorgang sofort ab und öffnet das Tor wieder. Dieses Reversieren dient dazu, im Falle eines Unfalls den Personenschutz zu gewährleisten. Optional kann der SupraMatic E Serie 4 mit weiteren Sicherheitsausstattungen wie zum Beispiel Hörmann Schließkantensicherungen oder Hörmann Lichtschranken ausgestattet werden. Eine Lichtschranke bricht den Schließvorgang des Tores bereits ab, wenn sich jemand oder ein Gegenstand im Sensorbereich befindet. Bestimmte Funktionen, wie der automatische Zulauf, setzen eine derartige Sicherheitsausstattung voraus, bevor sie aktiviert werden können.

Wie alle Hörmann Garagentorantriebe besitzt auch der SupraMatic E Serie 4 eine automatische Torverriegelung, welche das mechanische Aufhebeln des Tores von außen unmöglich macht. Dieser von Hörmann patentierte mechanische Schutz dient dazu, Einbruchsversuche erheblich zu erschweren. Wenn Sie Ihr Garagentor, etwa im Falle eines Stromausfalls oder eines technischen Defekts, dennoch manuell öffnen müssen, so gibt es innen am Antriebsschlitten eine Notentriegelung, mit welcher der Aufhebelungsschutz entriegelt werden kann. Bei Garagen ohne zweiten Zugang ist dringend die Montage einer Notentriegelung von außen erforderlich, wie zum Beispiel die Hörmann Notentriegelung NET 1, für Schwingtore mit Griffgarnitur oder die Hörmann Notentriegelung NET 2, für Sektionaltore mit Griffgarnitur für Sektionaltore.

» nach oben

Weitere Merkmale

Der SupraMatic E Serie 4 zeichnet sich schon beim Einbau durch eine einfache Handhabung aus. Dank der bereits vormontierten Führungsschiene FS 10, der detaillierten Anleitung und dem Eurostecker kann der Garagentorantrieb relativ einfach auch von Laien montiert werden. Der Antriebskopf verfügt unter einer hinten angebrachten Klappe über diverse Anschlussmöglichkeiten, wo Zubehör wie Innentaster, Sicherheitseinrichtungen, externe Empfänger und Smarthome-Zusatzmodule einfach angeschlossen werden können. Für diese Anschlüsse bietet Hörmann ein umfangreiches Programm an Zubehörteilen an, welche die Funktionen des Garagentorantriebs noch erweitern können. Des Weiteren gibt es für den SupraMatic E4 eine große Auswahl an erhältlichen Ersatzteilen, wie zum Beispiel LED-Lichtleisten, Zahngurte, Tormitnehmer und Führungsschlitten.

» nach oben

Varianten:
4510307 (4005954146220) |
4510307K |
4510307K2 |
4510307L |
4510307L2 |
4510307M |
4510307M2
