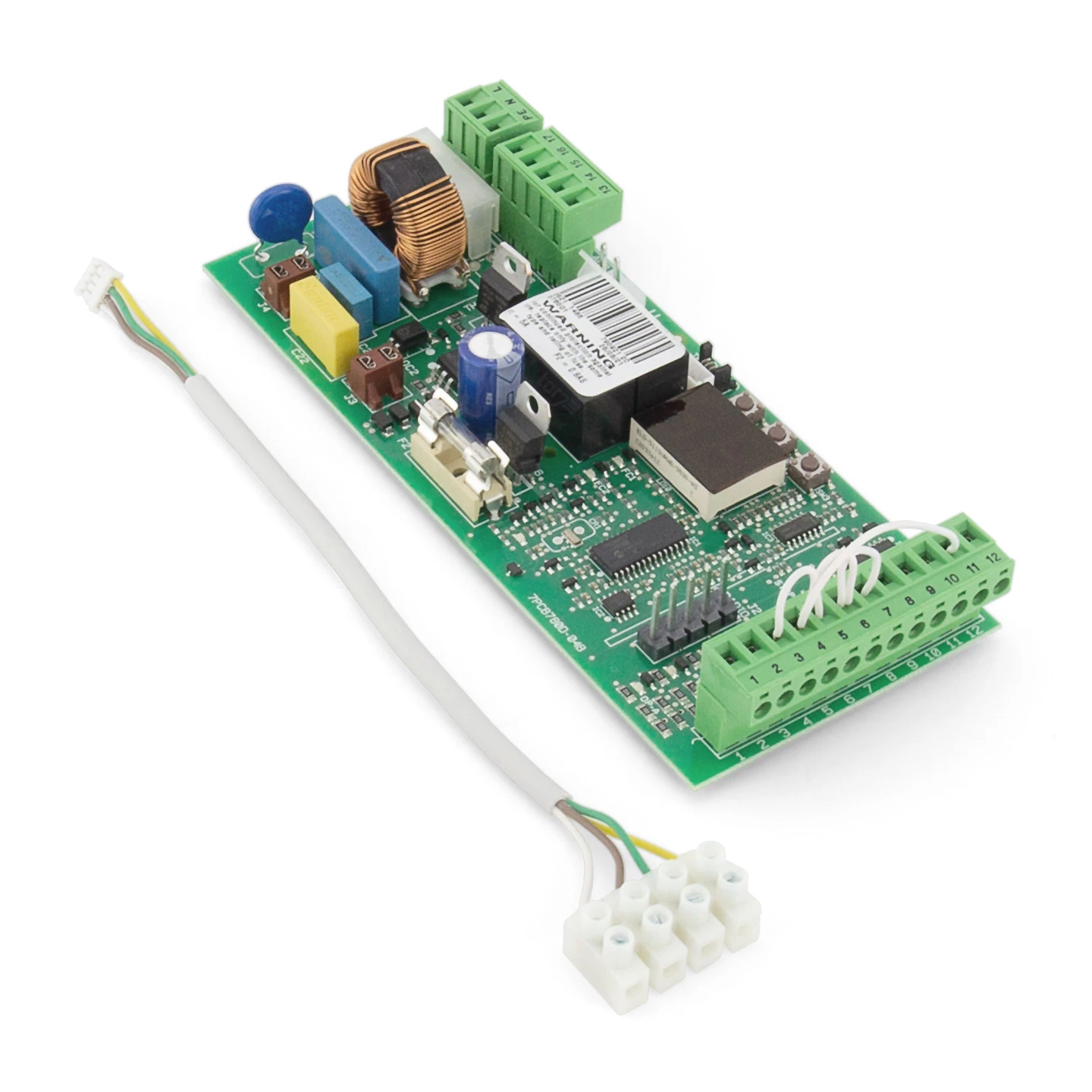

Beschreibung zu Hörmann Steuerungsplatine 780D, STA 180

Die hier als Ersatzteil erhältliche Platine 780D ist als Antriebssteuerung für den Hörmann STA 180 Schiebetorantrieb vorgesehen. So dient das Bauteil hauptsächlich dazu, externe Befehle von Eingabegeräten zu verarbeiten und durch entsprechende Aktionen des Antriebsmotors auszuführen. Außerdem wird beim STA 180 alles Zubehör wie z. B. Taster, Fingerleser oder Funkempfänger über die Steuerplatine angeschlossen. Fällt die Platine durch einen technischen Defekt aus, so lässt sich diese einfach durch das Ersatzteil hier ersetzen.

Lieferumfang

1 x Hörmann Steuerungsplatine 780D, STA 180

STA 180 Schiebetorantriebe bestehen im Wesentlichen aus einem Antriebsmotor und einer dazugehörigen Antriebssteuerung 780D. Diese Steuerplatine wird sowohl bei Komplett- als auch bei Austauschantrieben mitgeliefert und gehört zu den wichtigsten Bauteilen im Antrieb. Ihre Hauptaufgabe ist es, Befehle durch externe Befehlsgeber wie etwa Drucktaster, Codetaster oder Schlüsseltaster zu verarbeiten und durch Aktionen des Antriebsmotors umzusetzen. Wird z. B. an einem Drucktaster die Taste Tor-Auf betätigt, so veranlasst die Steuerung den Antrieb dazu, dass Tor aufzufahren.

Die Platine 780D dient jedoch nicht nur als Steuerung, sondern auch als Anschlussplatine für Strom, Antriebsmotor, Zubehör und allen Sicherheitseinrichtungen. Für Zubehör wie z. B. Taster und externe Funkempfänger steht etwa die Klemmleiste Niederspannung (J1) mit den Anschlüssen Open A (1), Open B (2), Stopp (5), und Minus (7, 8) zur Verfügung. Lichtschranken werden ebenfalls auf der Leiste J1 angeschlossen. Sie nutzen die Steckplätze FSW OP (3, Sicherheitseinrichtung im Öffnungsvorgang), FSW CL (4, Sicherheitseinrichtung im Schließvorgang), Safe (6, Sicherheitseinrichtung „Leiste“) und TX-FSW (11).

Eine weitere Klemmleiste mit der Bezeichnung J6 dient mit den Steckplätzen Mot2, Mot1 und MotCom als Anschluss der Motoranschlussleitung, über welche der Antriebsmotor mit Strom versorgt wird. Es gibt zudem die Steckplätze N und L für eine über den Antrieb gesteuerte Lampe. J5 sind für den Anlaufkondensator des Motors und J8 für den Endschalter des Antriebs vorgesehen. Der Eingang der Stromversorgung erfolgt über die verbleibende dreipolige Leiste J7 mit den Anschlüssen L, N und PE.

Neben Steuerung und dem Anschluss von Zubehör dient die Platine 780D zur Programmierung des Torantriebs. Dementsprechend ist das Bauteil mit einer gut sichtbaren 2-fach-7-Segment-Digitalanzeige ausgestattet, über welche sämtliche Programmiermenüs angezeigt werden können. Die Auswahl und Bestätigung einzelner Programmierschritte erfolgt hingegen über die daneben liegenden Eingabetasten +, – und F.

Steuerungsplatine 780D als Ersatzteil

Da ohne die Steuerungsplatine 780D der Betrieb nicht möglich ist, wurde jeder neue Schiebetorantrieb STA 180 zusammen mit dieser ausgeliefert. Ein Zukauf der Platine war beim Einbau also nicht erforderlich, weshalb die hier angebotene Steuerung nur als Ersatzteil vorgesehen ist. Geht eine solche Steuerungsplatine allerdings kaputt, so hat dies zwangsläufig den Komplettausfall des Torantriebs zur Folge. Dann hilft nur noch der Austausch des defekten Bauteils weiter. Damit ein zuvor defekter Antrieb STA 180 wieder lauffähig gemacht und weiterbetrieben werden kann, wird das Ersatzteil hier angeboten. Nach dem Austausch der Steuerung ist es notwendig, den Antrieb wieder zu programmieren und neu in Betrieb zu nehmen.

Bei den meisten Hörmann Torantrieben ist die mitgelieferte Steuerplatine immer passend auf das jeweilige Antriebsmodell ausgelegt. So wurde die Steuerplatine 780D speziell für den Schiebetorantrieb STA 180 entwickelt und kann daher auch nur an diesem verwendet werden. Sie ist nicht in anderen Antrieben der Reihe wie z. B. STA 60, STA 90 oder STA 220 verwendbar, da es für jeden eine andere speziell auf das jeweilige Modell abgestimmte Steuerung gibt. Für neuere Schiebetorantriebe wie den STA 400 oder für die LineaMatic-Reihe ist die Platine 780D ebenfalls inkompatibel. Umgekehrt kann eine defekte Steuerung im Torantrieb STA 180 nur durch eine neue Platine 780D ersetzt werden, während andere Steuerungen wie etwa die 740D aus dem STA 90 ungeeignet sind.

Aufgrund dieser genauen Abstimmung zwischen Steuerung und Torantrieb ist es wichtig, die Platine bei Defekt immer durch ein Originalteil vom Hersteller zu ersetzen. Bei der hier erhältlichen Steuerungsplatine 780D handelt es sich exakt um das gleiche Bauteil, wie es zuvor im Antrieb STA 180 verbaut wurde. Somit ist garantiert, dass es dieselben Funktionen und Eigenschaften wie das Originalteil hat, sodass sich die Funktionalität zuverlässig wiederherstellen lässt. Bei Nachbauten durch Drittanbieter ist dies nicht garantiert, da solche Drittfirmen nicht an der Entwickelung des Antriebs beteiligt waren. Somit kann es passieren, dass solche Nachahmerteile nicht immer richtig funktionieren, wodurch auch die Funktionalität des Antriebs eingeschränkt wird. Daher wird bei Hörmann Antrieben immer die Verwendung von Original-Ersatzteilen empfohlen.

EAN: 4042533483543
