Beschreibung zu Hörmann Anschlusseinheit SKS, Winkel-Gehäusehalter

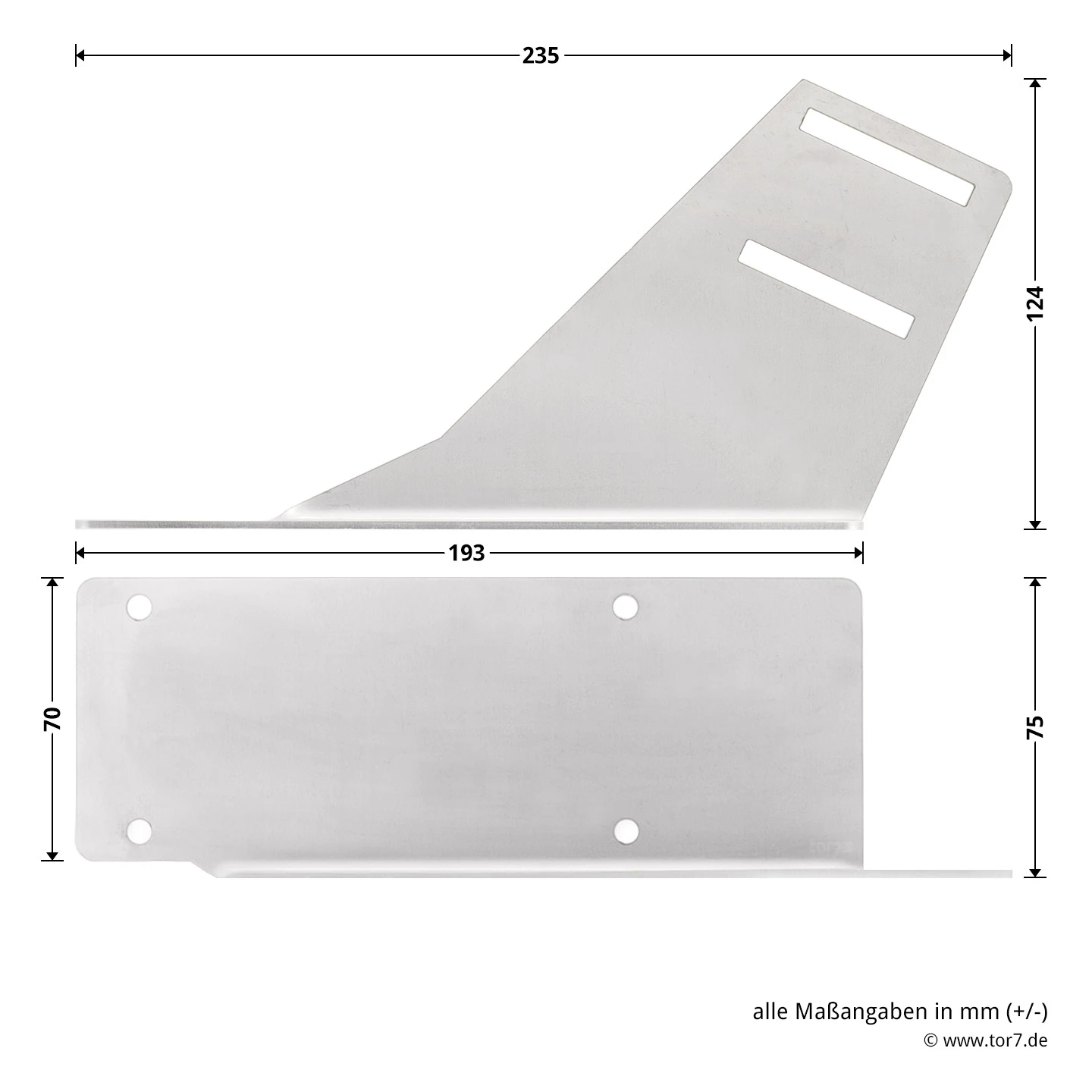

Dieser Winkel mit Gehäusehalter ist ein Teil der Befestigung für die Anschlusseinheit SKS Schließkantensicherung an Schiebetoranlagen. Es handelt sich dabei um den Träger für das Norm-Gehäuse der SKS-Platine. Dank dieses Trägers lässt sich die Auswerteplatine in der korrekten Höhe vor dem Torflügel positionieren, sodass das daran befestigte Zugseil problemlos durch das Platinengehäuse laufen kann. Wird ein solcher Trägerwinkel durch Korrosion oder durch mechanische Krafteinwirkung beschädigt, so wird dessen Austausch empfohlen.

Lieferumfang

1 x Hörmann Befestigung Anschlusseinheit SKS – Winkel Gehäusehalter

Die Anschlusseinheit SKS Schließkantensicherung dient dazu, Unfälle beim Einsatz von Hörmann Schiebetorantrieben zu verhindern. Ohne eine solche Sicherheitseinrichtung besteht vor allem bei größeren industriellen Toranlagen eine erhebliche Unfallgefahr, da die gesamte Kraft des Antriebs über die verhältnismäßig kleine Fläche der Toraußenkante einwirkt. Genau an dieser Außenkante, die man auch als Außenschließkante bezeichnet, wird die Schließkantensicherung in Form einer Sicherheitskontaktleiste angebracht. Diese besteht aus einem speziellen Gummiprofil, in dessen Inneren ein Widerstandskontaktschalter eingebaut ist. Wird das Profil durch ein Hindernis gestaucht, so wird der Schalter betätigt und die Schließkantensicherung ausgelöst. Das Tor hält sofort an.

Damit eine solche Sicherheitseinrichtung am Schiebetor funktionieren kann, sind zusätzlich ein Spulenauswerter (Spulenkern im Gehäuse), ein am Torblatt angebrachtes Spannseil und eine vor dem Tor aufgestellte SKS-Auswerteplatine erforderlich. Die SKS-Platine befindet sich innerhalb eines witterungsgeschützten IP 54 Norm-Gehäuses, durch welches auch das Spannseil läuft. Dieses Gehäuse ist mit einer speziellen zweiteiligen Befestigung auf dem Fundament des Schiebetorantriebs verankert. Es handelt sich dabei zum einen um den Winkel zur Bodenbefestigung und zum anderen um dem hier angebotenen Winkel mit Gehäusehalter. Beide Teile sind mit deren schlitzartigen Verschraubungslöchern so geschaffen, dass man das Platinengehäuse möglichst optimal auf die Lage des Spannseils ausrichten kann. Diese optimale Position ist dann erreicht, wenn das Spannseil möglichst gerade ohne Auslenkung durch das Norm-Gehäuse der Platine läuft.

Befestigung Anschlusseinheit SKS – Winkel Gehäusehalter als Ersatzteil

Das einbaufertige Komplettset Hörmann Anschlusseinheit SKS Schließkantensicherung (Art-Nr. 436225) enthält mit Ausnahme der separat erhältlichen Sicherheitskontaktleisten alle Teile, die für den Einbau der Sicherheitseinrichtung am Schiebetor erforderlich sind. Somit wird auch die zweiteilige Befestigung Anschlusseinheit SKS für die SKS-Platine mitgeliefert. Der hier erhältliche Winkel mit Gehäusehalter ist ausschließlich als Ersatzteil vorgesehen. Wird der mitgelieferte Gehäusewinkel durch Korrosion oder auch durch mechanische Krafteinwirkung beschädigt, so kann es sein, dass dieser nicht mehr optimal auf das Spannseil am Torflügel ausgerichtet ist. Läuft dieses nicht mehr gerade durch das Platinengehäuse, so kann es wiederum zu weiteren Verformungen der Befestigung und Schäden an der Schließkantensicherung kommen. Ein rechtzeitiger Austausch der Befestigung Anschlusseinheit SKS kann also weitere Schäden verhindern.

Der zur Befestigung zugehörige Winkel mit Gehäusehalter ist ein Bauteil, dass speziell für die Hörmann Anschlusseinheit SKS Schließkantensicherung für Schiebetore gefertigt wird. Es kommt praktisch bei keinem anderen Zubehör des Herstellers, also auch nicht bei anderen Schließkantensicherungen, zum Einsatz. Da es sich beim Ersatzteil um genau dasselbe Teil handelt, wie es schon zuvor mitgeliefert wurde, ist eine optimale Passgenauigkeit gewährleistet. Wird hingegen versucht, den Winkel mit Gehäusehalter durch Fremdteile anderer Hersteller zu ersetzen, so können diese in Form und Größe vom Original abweichen. Im ungünstigsten Fall hat dies zur Folge, dass sich die Platine nicht mehr optimal in Relation zum Spannseil positionieren lässt. Daher wird empfohlen, nur Hörmann Original-Ersatzteile zu verwenden.

EAN: 4042533257533
