Hörmann Anschlusseinheit S1, Sender SKS

Beschreibung zu Hörmann Anschlusseinheit S1, Sender SKS

Der hier angebotene Optosensor-Sender gehört zu einer Anschlusseinheit S1 SKS Schließkantensicherung. Die Einheit ist eine zusätzliche Sicherheitseinrichtung von Hörmann, welche bei Gefahr den Torlaufbetrieb eines automatisierten Sektionaltors unterbricht.

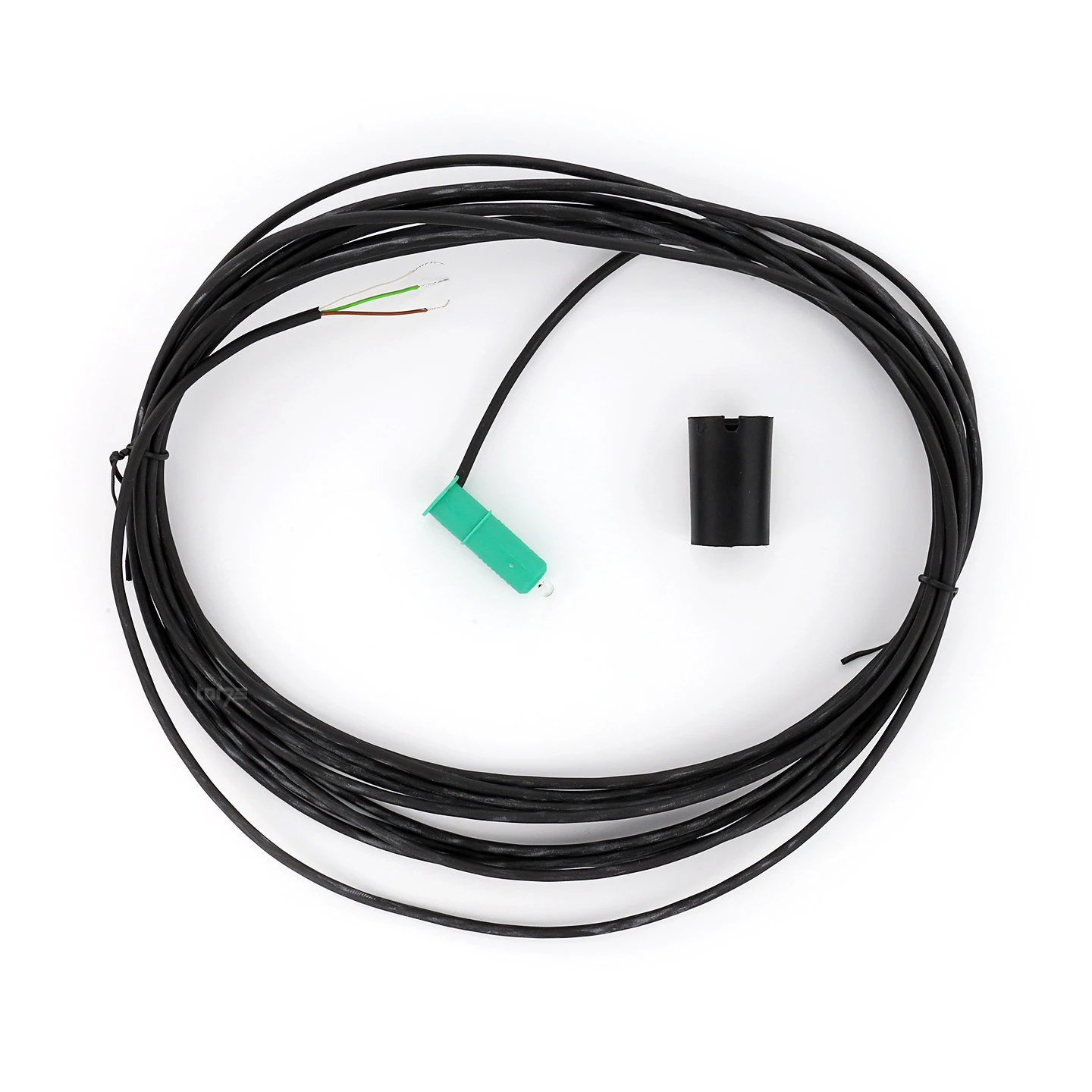

Lieferumfang

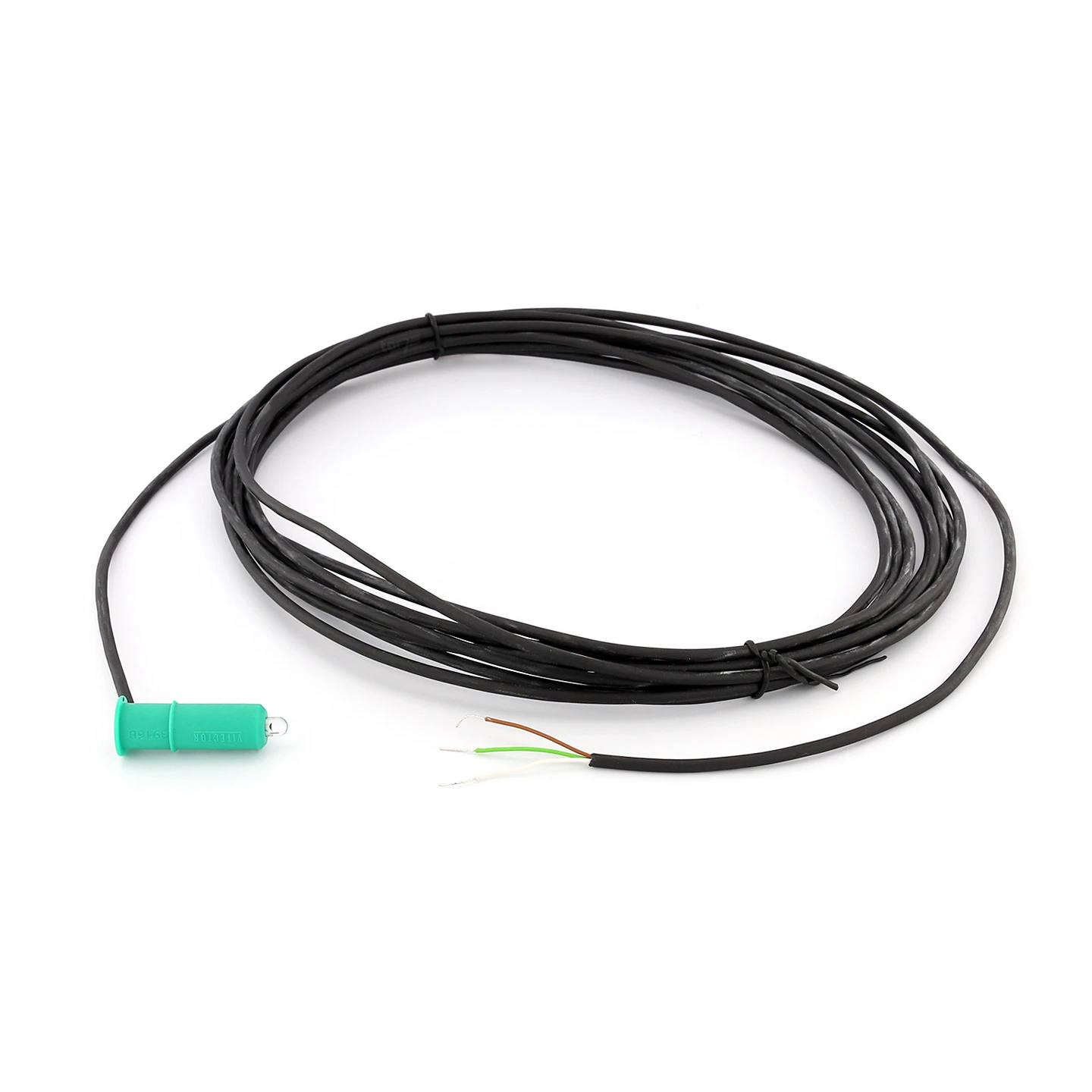

• 1 x Sender SKS
• mit 5500 mm Leitung für Anschlusseinheit S1

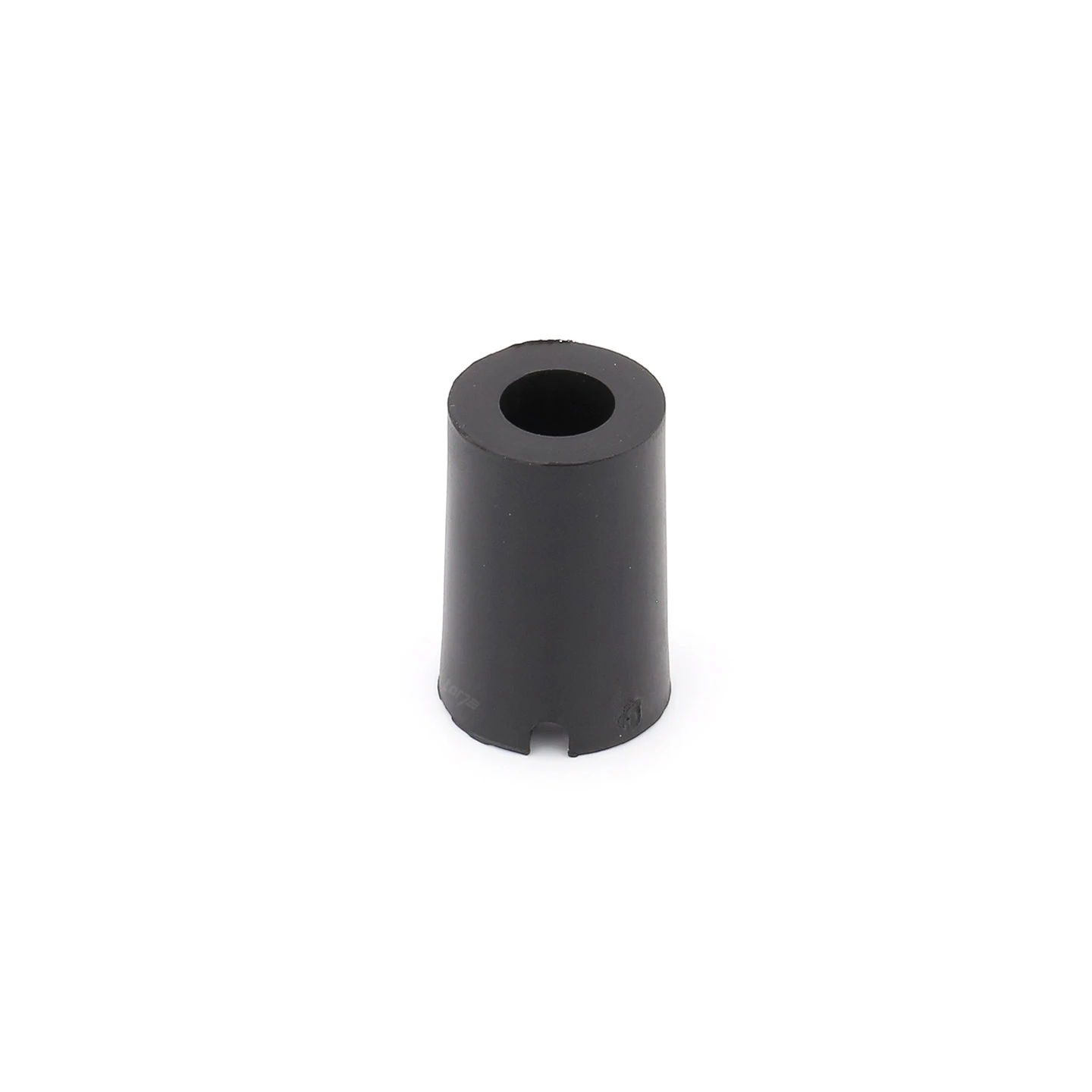

• 1 x Hülse

Der Betrieb eines Garagentorantriebs birgt bei Unachtsamkeit immer ein gewisses Gefahrenpotential. Gerät etwa eine Person oder auch ein Gegenstand unter ein sich schließendes Sektionaltor, so besteht immer Unfallgefahr und es kann zu Verletzungen und Sachschäden kommen. Zwar besitzen moderne Garagentorantriebe von Hörmann eine Abschaltautomatik, welche bei Berührung den Torlauf unterbricht und das Tor wieder hochfährt. Allerdings schaltet dieser eingebaute Sicherheitsmechanismus erst bei Kontakt, sodass es vor allem bei größeren und schwereren Toren zu Prellungen und Quetschungen kommen kann.

Eine Schließkantensicherung wie die Anschlusseinheit S1 SKS dient als eine der Abschaltautomatik vorgelagerte Sicherheitseinrichtung. Diese ist innerhalb eines weichen Torabschlussprofils untergebracht und stoppt bereits bei einer leichten Quetschung des Profils den Torlauf. Eine solche leichte Berührung mit dem Torabschlussprofil birgt viel weniger Verletzungsrisiko als ohne Schließkantensicherung.

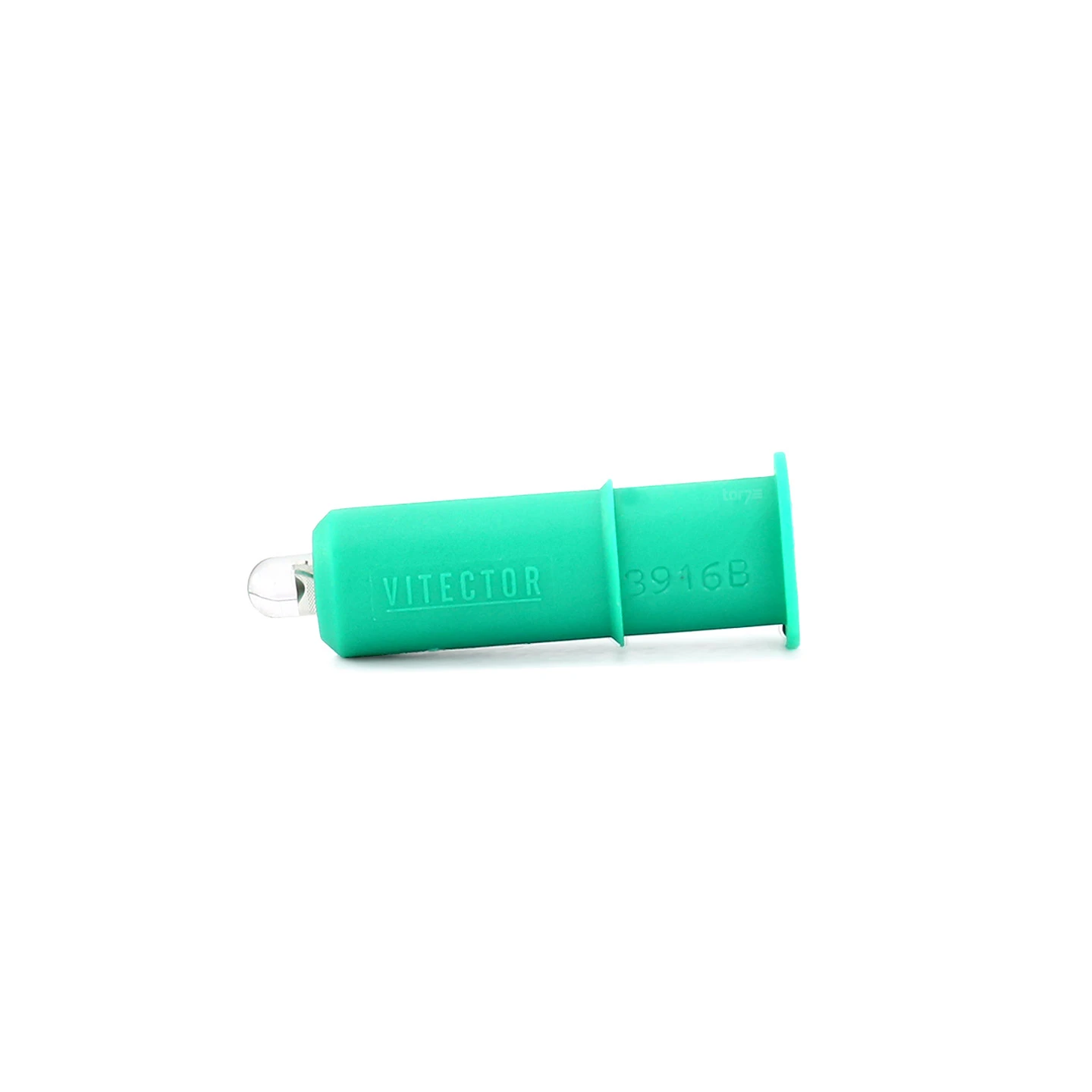

Die eigentliche Schließkantensicherung besteht im Wesentlichen aus einem Optosensor-Empfänger und dem hier vorgestellten Optosensor-Sender. Beide sind an den Seiten eines hohlen Torabschlussprofils angebracht und haben direkten Sichtkontakt zueinander. Solange dieser Sichtkontakt besteht, arbeitet der Torantrieb wie gewohnt weiter. Wird nun das Profil gequetscht, so wird der Kontakt unterbrochen und der Empfänger bekommt kein Signal mehr vom Sender. In diesem Moment löst die Schließkantensicherung aus, das Tor stoppt und fährt wieder hoch.

Sender der Anschlusseinheit S1 als Teil einer SKS Schließkantensicherung

Möchten Sie an Ihrem Tor eine neue Anschlusseinheit S1 Schließkantensicherung installieren, benötigen Sie neben dem hier vorgestellten Optosensor-Sender den dazugehörigen Hörmann Anschlusseinheit S1 Empfänger SKS (Art-Nr. 438419), die Hörmann Anschlusseinheit S1/S2, Platine SKS (Art-Nr. 438416), ein zur Platine passendes Leergehäuse und eine Hörmann Wendelleitung AT 1 für SKS, 5-adrig, 2 Meter (Art-Nr. 438450). Außerdem wird ein zu den Optosensoren passendes Torabschlussprofil benötigt.

Die Anschlusseinheit S1 SKS ist nur für Torantriebe der Serie 1 vorgesehen, welche nicht über einen Bus-Anschluss verfügen. Dementsprechend werden bei dieser Anschlusseinheit die Sensoren über normale Klemmen angeschlossen. Systemkabel werden nicht verwendet. Ist Ihr Garagentor mit einer Schlupftür ausgestattet, so ist die S1 SKS ungeeignet. Für derartige Tore ist eine eigene Schließkantensicherung, die Anschlusseinheit S3 SKS, erhältlich.

Sender für Anschlusseinheit S1 als Ersatzteil

Eine Sicherheitseinrichtung kann nur funktionieren, wenn sich alle Bauteile in einem einwandfreien Zustand befinden. Um sicherzustellen, dass die Schließkantensicherung funktioniert, sollte man diese mindestens einmal im Monat auf deren Funktionalität überprüfen. Kommt es bei einem solchen Test nicht zu einer Auslösung der Einrichtung, kann dies am Defekt von mindestens einem Bauteil der Anschlusseinheit liegen.

Die meisten Bauteile der von Hörmann angebotenen Schließkantensicherungen sind, wie der hier angebotene Optosensor-Sender, auch als Ersatzteil erhältlich. Dieser Sender eignet sich ausschließlich für die Anschlusseinheit S1 Schließkantensicherung. Zu moderneren Anschlusseinheiten, wie etwa der S4 für Torantriebe der Serien 2 und 3, ist dieser Sender inkompatibel.

Technische Daten

• Optosensor-Sender für Anschlusseinheit S1 Schließkantensicherung
• nur für Torantriebe der Serie 1
• nicht für Tore mit Schlupftür geeignet
• Durchmesser des Empfängers: 22 mm

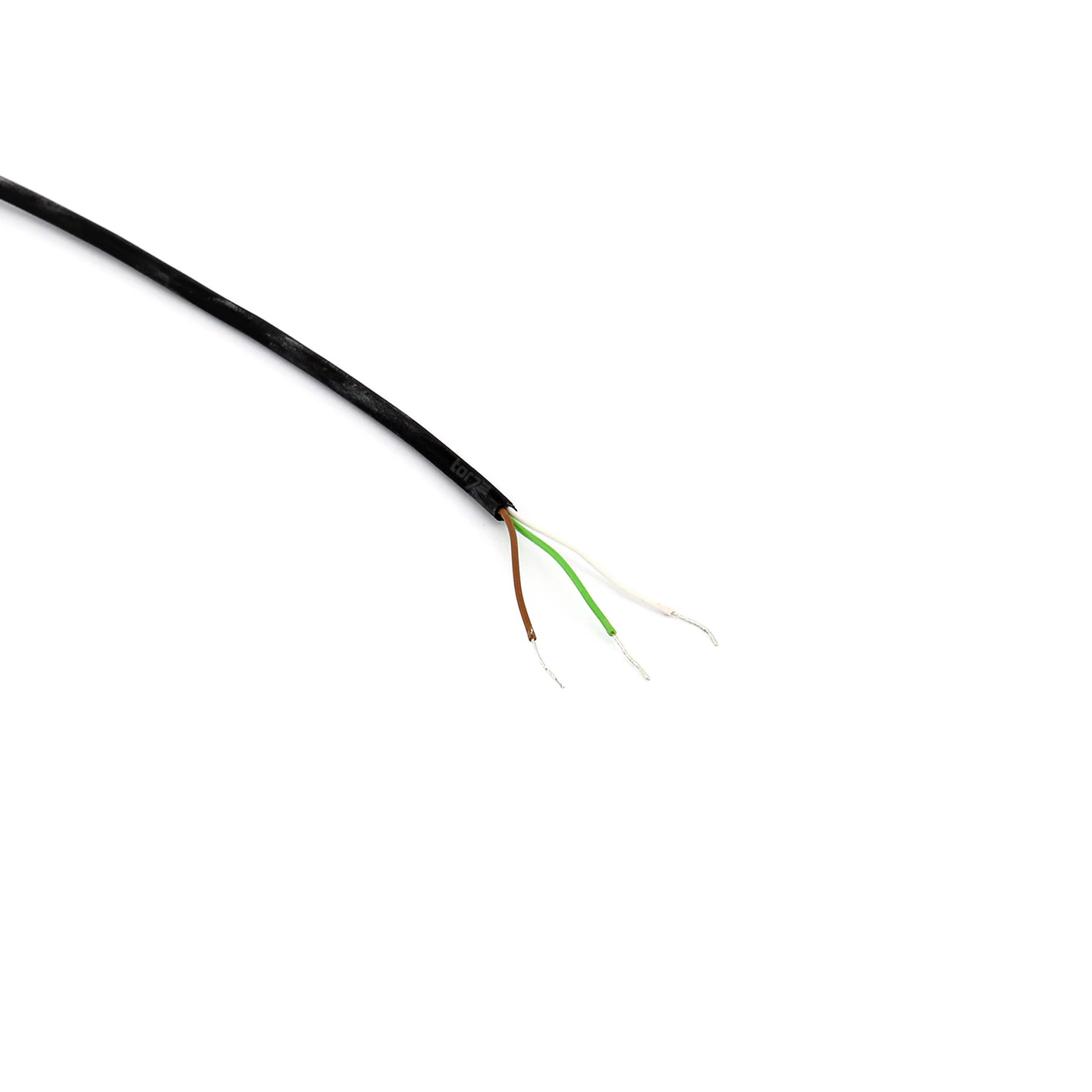

• Anschlussleitung: 5500 mm

EAN: 4042533019247
